Cabo de fiação fixo

-Este produto é aplicável para AC450/750V ou abaixo de energia e eletrodomésticos, instrumentos e aparelhos, equipamentos de telecomunicações e iluminação ect. instalação fixa.

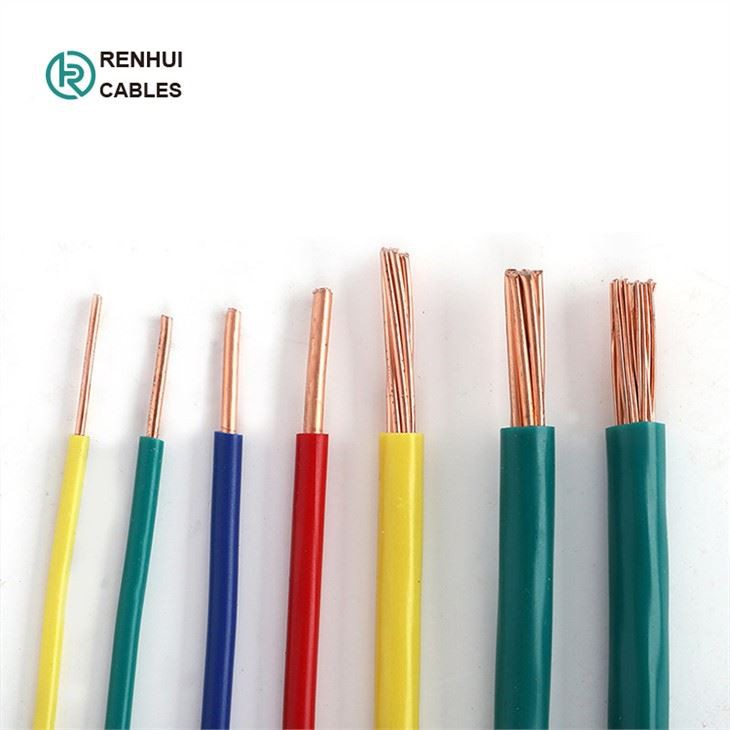

-Condutor sólido de cobre (ou alumínio), fio elétrico de núcleo único isolado em PVC
-Condutor de cobre trançado, fio elétrico de núcleo único isolado em PVC
-Condutor de cobre sólido, fio elétrico multi-núcleo redondo isolado em PVC e revestido em PVC
- Condutor de cobre sólido ou trançado, fio elétrico plano isolado em PVC e revestido em PVC (dois núcleos ou três núcleos)
- Condutor de cobre flexível, fio elétrico de núcleo único isolado em PVC
- Condutor de cobre flexível, fio elétrico paralelo duplo isolado em PVC
-Condutor de cobre flexível, isolado em PVC e revestido em PVC

Enviar inquérito

Converse agora

Baixar Catálogo

Certificado CE-Renhui

ISO9001-Renhui

Descrição

1. Estrutura do cabo

CABOS DE ENERGIA

Construção civil
Fio de construção
Núcleo único, cobre

71_

72_

73_

74_

2. Aplicação:

Este produto é aplicável para AC450/750V ou abaixo de energia e eletrodomésticos, instrumentos e aparelhos, equipamentos de telecomunicações e iluminação ect. instalação fixa.	PADRÃO	IEC60227-3:1997
	DESIGNAÇÃO DO CÓDIGO	60227 IEC 01 (BV, Cu/PVC)
	VOLTAGEM	450/750V
	CONDUTOR	Cobre 1.5 - 240mm2
	ISOLAMENTO	PVC/FR-PVC/LSZH
	MÁX. TEMPERATURA OPERACIONAL	70 graus

3. Especificação técnica:

CONDUTOR		DIÂMETRO TOTAL		APROXIMADAMENTE. MASSA kg/km	MÍNIMO INSTALADO RAIO milímetros
milímetros²	Nº/mm	MÍNIMO milímetros	MÁXIMO milímetros	APROXIMADAMENTE. MASSA kg/km	MÍNIMO INSTALADO RAIO milímetros
1.5	1/1.38	0.7	2.78	21.1	18
1.5	7/0.52	0.7	2.96	21.9	18
2.5	1/1.78	0.8	3.38	32.9	20
2.5	7/0.68	0.8	3.64	34.9	20
4	1/2.25	0.8	3.85	48.0	23
4	7/0.85	0.8	4.15	49.9	23
6	1/2.76	0.8	4.36	67.9	26
6	7/1.04	0.8	4.72	70.2	26
10	1/3.56	1.0	5.56	111.4	33
10	7/1.34	1.0	6.02	114.8	33
16	7/1.68	1.0	7.04	171.1	42
25	7/2.12	1.2	8.76	268.9	53
35	7/2.50	1.2	9.90	363.1	59
50	19/1.76	1.4	11.60	488.8	70
70	19/2.12	1.4	13.40	690.1	80
95	19/2.50	1.6	15.70	954.8	94
120	37/2.00	1.6	17.20	1174.9	103
150	37/2.22	1.8	19.14	1448.7	115
185	37/2.48	2.0	21.36	1805.7	128
240	61/2.22	2.2	24.38	2373.2	146

4. Parâmetro técnico:

CONDUTOR	CLASSIFICAÇÃO ATUAL (a)		CARACTERÍSTICAS ELÉTRICAS
Nominal Área mm2	FIAÇÃO FIXA		DC máxima Resistência @20 graus Ω/km	CA máxima Resistência @90 graus Ω/km	Equivalente Reatância em estrela (trevo) Ω/km	Fase única Queda de voltagem (trevo) @90 graus mV/Am
Nominal Área mm2	Não fechado No ar	Conduta No ar	DC máxima Resistência @20 graus Ω/km	CA máxima Resistência @90 graus Ω/km	Equivalente Reatância em estrela (trevo) Ω/km	Fase única Queda de voltagem (trevo) @90 graus mV/Am
1.5	16	17	12.1	17.3	0.157	34.7
2.5	23	24	7.41	9.45	0.143	18.9
4	31	32	4.61	5.88	0.137	11.8
6	40	41	3.08	3.93	0.128	7.87
10	54	54	1.83	2.33	0.118	4.68
16	72	70	1.15	1.47	0.111	2.95
25	97	94	0.727	0.927	0.106	1.87
35	119	112	0.524	0.668	0.101	1.35
50	146	138	0.387	0.494	0.0962	1.01
70	184	170	0.268	0.342	0.0917	0.710
95	230	212	0.193	0.247	0.0904	0.528
120	267	242	0.153	0.197	0.0870	0.431
150	308	282	0.124	0.160	0.0868	0.365
185	358	320	0.0991	0.129	0.0862	0.329
240	428	361	0.0754	0.0991	0.0847	0.283

(a) Com base na temperatura do ar ambiente de 40 graus.
As informações acima são das seguintes fontes:
• Cabos elétricos IEC 60287 - Cálculo da classificação atual (todas as peças)
• IEC 60364 Instalações elétricas de edifícios
• IEC 60228 Condutores de cabos isolados
Não coloque em contato direto com poliestireno, poliuretano ou materiais de isolamento térmico semelhantes.
