1.produtosaplicativo:
Esses cabos são projetados para fornecer alta flexibilidade e têm capacidade de resistir a intempéries, óleos/graxas e tensões mecânicas e térmicas.
As aplicações incluem equipamentos de manuseio, fontes de alimentação móveis, locais de trabalho, equipamentos de palco e audiovisuais, áreas portuárias e barragens. Também para uso em drenagem e tratamento de água, ambientes frios e ambientes industriais severos

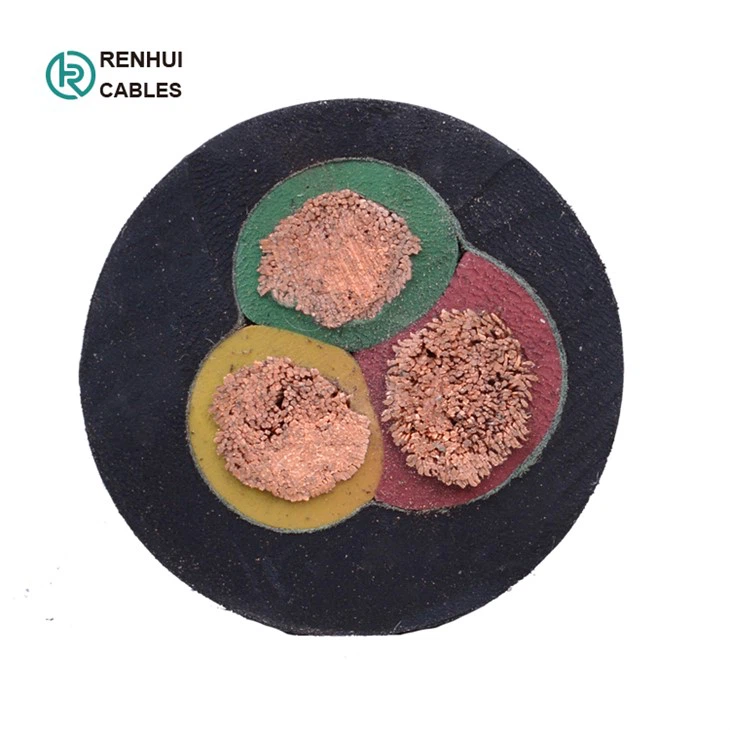

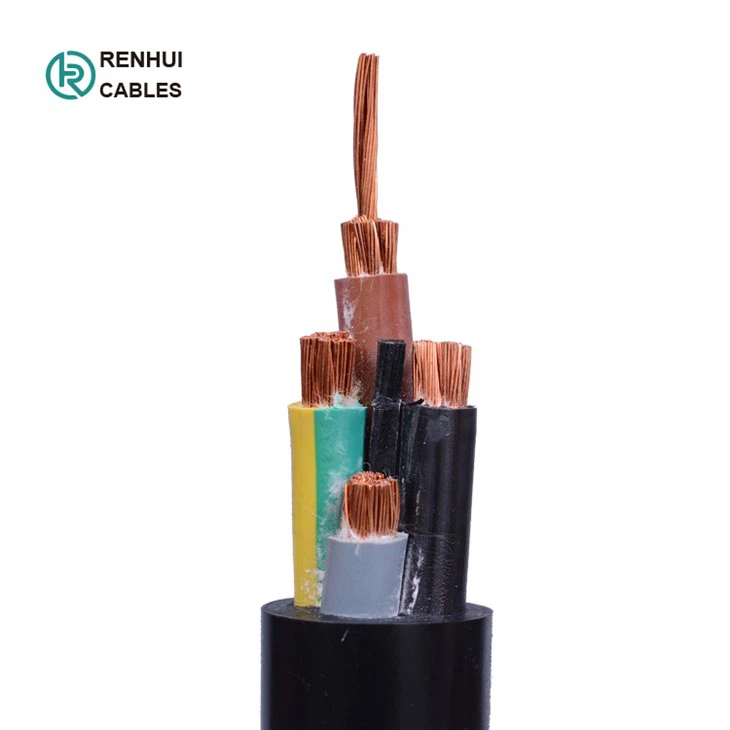

2. Estrutura do cabo
Condutor: Cobre simples flexível classe 5 de acordo com BS EN 60228:2005 Isolamento: EPR (Borracha de Etileno Propileno) Tipo EI4 Bainha PCP (policloropreno) tipo EM2 Cor da bainha: Preto Classificação de tensão: 450/750V |
|
|
3.Wtrabalhandoccondição:
Classificação de temperatura
Temperatura operacional do condutor
-30 grau a +60 grau (85 graus no máximo)
Raio de curvatura mínimo
Até 25 mm2: 6 x diâmetro total
Acima de 25 mm2: 8 x diâmetro total
4. Identificação do Núcleo
2 núcleos: azul, marrom
3 núcleos: verde/amarelo, azul, marrom
4 núcleos: verde/amarelo, marrom, preto, cinza
5 núcleos: verde/amarelo, azul, marrom, preto, cinza
6 núcleos e superiores: preto com números brancos, verde/amarelo
5. Detalhes de especificação:
Núcleo e Tamanho | Encalhe | Diâmetro total nominal | Diâmetro total nominal | Aproximadamente. Peso |
1x1.5 | 30x0.25 | 0.8 | 6.0 | 49 |
1x 2.5 | 50x0.25 | 0.9 | 6.6 | 63 |
1x4 | 56x0.30 | 1.0 | 7.6 | 92 |
1x6 | 84x0.30 | 1.0 | 8.3 | 115 |
1x10 | 80x0.40 | 1.2 | 10.7 | 189 |
1x16 | 126x0.40 | 1.2 | 12.0 | 260 |
1x25 | 196x0.40 | 1.4 | 14.1 | 369 |
1x35 | 276x0.40 | 1.4 | 15.8 | 500 |
1x50 | 396x0.40 | 1.6 | 18.3 | 689 |
1x70 | 360x0.50 | 1.6 | 20.7 | 918 |
1x95 | 475x0.50 | 1.8 | 23.4 | 1202 |
1x120 | 608x0.50 | 1.8 | 25.6 | 1489 |
1x150 | 756x0.50 | 2.0 | 28.3 | 1824 |
1x185 | 925x0.50 | 2.2 | 31.0 | 2202 |
1x240 | 1221x0.50 | 2.4 | 34.5 | 2847 |
1x300 | 1525x0.50 | 2.6 | 37.7 | 3495 |
1x400 | 2013x0.50 | 2.8 | 37.7 | 3495 |
1x500 | 1769x0.60 | 3.0 | 37.7 | 3495 |
1x630 | 2257x0.60 | 3.0 | 37.7 | 3495 |
Núcleo e Tamanho | Encalhe | Diâmetro total nominal | Diâmetro total nominal | Aproximadamente. Peso |
2 X 1.0 | 32/0.20 | 0.8 | 8.4 | 98 |
2 X 1.5 | 30/0.50 | 0.8 | 9.4 | 116 |
2 X 2.5 | 50/0.25 | 0.9 | 11 | 164 |
2 X 4.0 | 56/0.30 | 1.0 | 12.8 | 232 |
2 X 6.0 | 84/0.30 | 1.0 | 14.2 | 297 |
2 X 10.0 | 80/0.40 | 1.2 | 20.4 | 573 |
2 X 16.0 | 126/0.40 | 1.2 | 23 | 774 |
2 X 25.0 | 196/0.40 | 1.4 | 27.4 | 1110 |
2 X 35.0 | 276/0.40 | 1.4 | 30.8 | 1474 |
Núcleo e Tamanho | Encalhe | Diâmetro total nominal | Diâmetro total nominal | Aproximadamente. Peso |
3 X 1.0 | 32/0.20 | 0.8 | 9.0 | 108 |
3 X 1.5 | 30/0.50 | 0.8 | 10.3 | 141 |
3 X 2.5 | 50/0.25 | 0.9 | 11.8 | 200 |
3 X 4.0 | 56/0.30 | 1.0 | 13.7 | 285 |
3 X 6.0 | 84/0.30 | 1.0 | 15.2 | 371 |
3 X 10.0 | 80/0.40 | 1.2 | 21.9 | 712 |
3 X 16.0 | 126/0.40 | 1.2 | 24.7 | 971 |
3 X 25.0 | 196/0.40 | 1.4 | 29.4 | 1394 |
Núcleo e Tamanho | Encalhe | Diâmetro total nominal | Diâmetro total nominal | Aproximadamente. Peso |
4 X 1.0 | 32/0.20 | 0.8 | 10.0 | 134 |
4 X 1.5 | 30/0.25 | 0.8 | 11.2 | 174 |
4 X 2.5 | 50/0.25 | 0.9 | 12.6 | 249 |
4 X 4.0 | 56/0.30 | 1.0 | 15.1 | 361 |
4 X 6.0 | 84/0.30 | 1.0 | 16.9 | 480 |
4 X 10.0 | 80/0.40 | 1.2 | 24 | 890 |
4 X 16.0 | 126/0.40 | 1.2 | 27 | 1225 |
4 X 25.0 | 196/0.40 | 1.4 | 32.6 | 1792 |
4 X 35.0 | 276/0.4 | 1.4 | 36.5 | 2380 |
4 X 50.0 | 396/0.4 | 1.6 | 42 | 3635 |
4 X 70.0 | 360/0.5 | 1.6 | 49 | 4830 |
4 X 95.0 | 475/0.5 | 1. | 55 | 6320 |
6. PacoteMaterial:
Tambor de madeira, Tambor de madeira de aço (fumigação)
Comprimento do cabo em cada tambor: 500m/1000m ou conforme requisitos reais de comprimento do cabo.
