Cabo MT
N2XSY N2XSRY Cabos de média tensão de núcleo único para IEC 60502
1. APLICAÇÕES
Os cabos de núcleo único são projetados para distribuição de energia elétrica com tensão nominal Uo/U variando de 1,8/3KV a 26/35KV e frequência de 50Hz.
Eles são adequados para instalação principalmente em estações de fornecimento de energia, em ambientes internos e em dutos de cabos, ao ar livre, no subsolo e na água, bem como para instalação em eletrocalhas para indústrias, quadros de distribuição e centrais elétricas.
|
|
|
2. PADRÃO
IEC 60502 Parte 1(1,8/3KV); IEC 60502 Parte 2 (3,6/6KV a 18/30KV)
3.CONSTRUÇÃO
|
|
|
|
Condutor |
Cobre ou alumínio recozido simples em conformidade com IEC 60228 classe 1 ou 2. |
|
Tela do condutor |
A blindagem do condutor consiste em uma camada extrudada de composto semicondutor não metálico firmemente ligado ao isolamento para excluir todos os vazios de ar. A blindagem do condutor não é necessária para cabos isolados de PVC e EPR/HEPR de 1,8/3KV e 3,6/6KV. |
|
Isolamento |
O isolamento é de cloreto de polivinila (PVC) destinado a cabos de 1,8/3KV e 3,6/6KV, composto de polietileno reticulado (XLPE) ou borracha de etileno propileno (EPR/HEPR). |
Tabela 1. Espessura do isolamento do isolamento XLPE ou EPR/HEPR
|
Nome. Área de seção transversal |
Espessura do Isolamento em Tensão Nominal |
|||||||||
|
1,8/3KV (Um=30,6KV) |
3,6/6KV (Um=70,2KV) |
6/10KV (Hum=12KV) |
8,7/15KV (Um=170,5KV) |
12/20KV (Hum=24KV) |
18/30KV (Hum=36KV) |
21/35KV (Hum=42KV) |
26/35KV (Hum=42KV) |
|||
|
mm ^ 2 |
milímetros |
milímetros |
milímetros |
milímetros |
milímetros |
milímetros |
milímetros |
milímetros |
||
|
|
XLPE/EPR |
XLPE |
RPE |
XLPE/EPR |
XLPE/EPR |
XLPE/EPR |
XLPE/EPR |
XLPE/EPR |
XLPE/EPR |
|
|
Não exibido |
Rastreados |
|||||||||
|
10 |
2.0 |
2.5 |
3.0 |
2.5 |
- |
- |
- |
- |
- |
- |
|
16 |
2.0 |
2.5 |
3.0 |
2.5 |
3.4 |
- |
- |
- |
- |
- |
|
25 |
2.0 |
2.5 |
3.0 |
2.5 |
3.4 |
4.5 |
- |
- |
- |
- |
|
35 |
2.0 |
2.5 |
3.0 |
2.5 |
3.4 |
4.5 |
5.5 |
- |
- |
- |
|
50 – 185 |
2.0 |
2.5 |
3.0 |
2.5 |
3.4 |
4.5 |
5.5 |
8.0 |
9.3 |
10.5 |
|
240 |
2.0 |
2.6 |
3.0 |
2.6 |
3.4 |
4.5 |
5.5 |
8.0 |
9.3 |
10.5 |
|
300 |
2.0 |
2.8 |
3.0 |
2.8 |
3.4 |
4.5 |
5.5 |
8.0 |
9.3 |
10.5 |
|
400 |
2.0 |
3.0 |
3.0 |
3.0 |
3.4 |
4.5 |
5.5 |
8.0 |
9.3 |
10.5 |
|
500 - 1600 |
2.2-2.8 |
3.2 |
3.2 |
3.2 |
3.4 |
4.5 |
5.5 |
8.0 |
9.3 |
10.5 |
*A espessura do isolamento do PVC é de 3,4 mm (1- 1600 mm quadrados) para cabos de 3,6/6KV.
|
Isolarina tela |
A tela de isolamento consiste em uma camada extrudada de composto semicondutor não metálico extrudado sobre o isolamento. A camada semicondutora extrudada consistirá de um composto semicondutor ligado ou decapado a frio, capaz de ser removido para união ou terminação. Como opção, uma fita semicondutora pode ser aplicada sobre a camada semicondutora extrudada como base para a camada metálica. A espessura mínima é 0,3 mm e a resistividade máxima é 500 Ohm-m a 90 graus. A tela é firmemente ajustada ao isolamento para excluir todos os vazios de ar e pode ser facilmente removida manualmente no local. A tela de isolamento não é necessária para cabos isolados de PVC e EPR/HEPR de 1,8/3KV e 3,6/6KV. A tela pode ser coberta por fita expansível de bloqueio de água semicondutora para garantir a estanqueidade longitudinal. |
|
Camada Metálica |
A camada metálica pode ser aplicada sobre os núcleos individuais ou sobre o conjunto de núcleos coletivamente. |
São fornecidos os seguintes tipos de camadas metálicas:
1) Tela Metálica
2) Condutor Concêntrico
3) Bainha Metálica
4) Armadura metálica
A blindagem metálica deverá consistir de fitas de cobre ou de uma camada concêntrica de fios de cobre ou de uma combinação de fitas e fios para fornecer um caminho de corrente de falta à terra. O condutor concêntrico é aplicado diretamente sobre o isolamento, ou sobre a tela de isolamento ou sobre uma cobertura interna. A bainha metálica consiste em chumbo ou liga de chumbo aplicada como um tubo sem costura bem ajustado. A armadura metálica consiste em armadura de arame plano, armadura de arame redondo e armadura de fita dupla.
Tabela 2. Seção transversal total mínima da tela metálica
|
Nome. Área da seção transversal do cabo |
Min. Seção transversal da tela metálica |
Resistência DC da tela de fio de cobre |
|
mm ^ 2 |
mm ^ 2 |
milímetros |
|
até 120 |
16 |
1.06 |
|
150-300 |
25 |
0.72 |
|
400-630 |
35 |
0.51 |
|
800-1000 |
50 |
0.35 |
|
Bainha de separação (para cabo blindado) |
A bainha de separação compreende uma camada de PVC extrudado, PE ou LSZH, aplicada sob a armadura. A espessura nominal é calculada por {{0}}.02Du + 0.6mm onde Du é o diâmetro fictício sob a bainha em mm. Para cabos sem bainha de chumbo, a espessura nominal da bainha de separação não deve ser inferior a 1,2 mm. Para cabos onde a bainha de separação é aplicada sobre a bainha de chumbo, a espessura nominal da bainha de separação não deve ser inferior a 1,0 mm. |
|
Roupa de cama dobrada (para cabo blindado com bainha de chumbo) |
A roupa de cama dobrada consiste em fitas de papel impregnadas/sintéticas ou uma combinação de duas camadas dessas fitas de papel seguidas por algumas camadas de materiais fabulosos compostos. A espessura é em torno de 1,5 mm. |
|
Armaduras (para cabo blindado) |
A armadura consiste em uma armadura redonda de fio de alumínio aplicada helicoidalmente sobre uma bainha de separação extrudada. |
Tabela 3. Diâmetro do fio da armadura redonda
|
Diâmetro fictício sob a armadura |
Diâmetro do fio da armadura |
|
|
milímetros |
milímetros |
|
|
> |
< |
|
|
- |
10 |
0.8 |
|
10 |
15 |
1.25 |
|
15 |
25 |
1.6 |
|
25 |
35 |
2.0 |
|
35 |
60 |
2.5 |
|
60 |
- |
3.15 |
|
Sobre Bainha |
A bainha geral compreende uma camada de composto termoplástico extrudado (PVC, PE ou LSZH podem ser oferecidos como opção) ou composto elastomérico (policlorpreno CSP ou PE clorossulfonado). A espessura nominal da bainha é calculada por 0.035D+1 onde D é o diâmetro fictício imediatamente abaixo da bainha em mm. Para cabos não blindados e cabos com cobertura não aplicada sobre armadura, tela metálica ou condutor concêntrico, a espessura nominal da cobertura não deve ser inferior a 1,4 mm. E para cabos com sobre-bainha aplicada sobre armadura, tela metálica ou condutor concêntrico, a espessura nominal da sobre-bainha não deve ser inferior a 1,8mm. |
PROPRIEDADES FÍSICAS
|
Temperatura de operação |
até 70 graus (isolamento de PVC); até 90 graus (isolamento XLPE ou EPR) |
|
Faixa de temperatura |
-5 grau (bainha de PVC ou LSZH); -20 grau (bainha PE) |
|
Temperatura de curto-circuito (duração máxima de 5 segundos) |
140-160 grau (isolamento de PVC); 250 graus (isolamento XLPE ou EPR) |
|
Raio de curvatura |
12 x diâmetro externo |
Tabela 4. Tensões Nominais/Operacionais/Testes
|
Tensão nominal Uo/U |
Tensão operacional (Um) |
Tensão de teste (rms) |
|
1,8/3KV |
3,6KV |
6,5KV |
|
3,6/6KV |
7,2KV |
12,5KV |
|
6/10KV |
12KV |
21KV |
|
8,7/15KV |
17,5KV |
30,5KV |
|
12/20KV |
24KV |
42KV |
|
18/30KV |
36KV |
63KV |
|
21/35KV |
42KV |
73,5(53)*KV |
|
26/35KV |
42KV |
91(65)*KV |
*O teste de tensão de frequência de energia de 21/35KV e 26/35KV pode ser feito nas seguintes condições: 2,5Uo x 30mins ou 3,0Uo x 15mins.
Os números entre colchetes referem-se aos valores de teste para 3.0Uo x 1,5 minutos.
4. Dados dimensionais de núcleo único 1,8/3KV (Um=30,6KV)
|
Nome. Área da seção transversal |
|
Cabos não blindados |
Cabos blindados de fio de aço |
||||||||||
|
Nome. Espessura do isolamento |
Espessura da fita de cobre |
Área da tela do fio de cobre* |
Nome. Espessura da bainha |
Aproximadamente. Diâmetro total |
Aproximadamente. Peso |
Nome. Espessura da cama |
Tamanho do fio da armadura |
Nome. Espessura da bainha |
Aproximadamente. Diâmetro total |
Aproximadamente. Peso |
|||
|
UC |
AL |
UC |
AL |
||||||||||
|
mm ^ 2 |
milímetros |
milímetros |
mm ^ 2 |
milímetros |
milímetros |
kg/km |
milímetros |
milímetros |
milímetros |
milímetros |
kg/km |
||
|
10 |
2.0 |
0.1 |
16 |
1.8 |
13 |
240 |
180 |
1.2 |
1.6 |
1.8 |
18 |
460 |
400 |
|
16 |
2.0 |
0.1 |
16 |
1.8 |
13 |
300 |
200 |
1.2 |
1.6 |
1.8 |
19 |
530 |
430 |
|
25 |
2.0 |
0.1 |
16 |
1.8 |
15 |
410 |
250 |
1.2 |
1.6 |
1.8 |
20 |
650 |
500 |
|
35 |
2.0 |
0.1 |
16 |
1.8 |
16 |
510 |
300 |
1.2 |
1.6 |
1.8 |
21 |
780 |
560 |
|
50 |
2.0 |
0.1 |
16 |
1.8 |
17 |
640 |
350 |
1.2 |
1.6 |
1.8 |
22 |
930 |
640 |
|
70 |
2.0 |
0.1 |
16 |
1.8 |
19 |
850 |
440 |
1.2 |
1.6 |
1.8 |
24 |
1170 |
750 |
|
95 |
2.0 |
0.1 |
16 |
1.8 |
20 |
1130 |
540 |
1.2 |
1.6 |
1.8 |
26 |
1460 |
870 |
|
120 |
2.0 |
0.1 |
16 |
1.8 |
22 |
1370 |
630 |
1.2 |
1.6 |
1.8 |
27 |
1730 |
990 |
|
150 |
2.0 |
0.1 |
25 |
1.8 |
23 |
1650 |
730 |
1.2 |
1.6 |
1.8 |
29 |
2030 |
1110 |
|
185 |
2.0 |
0.1 |
25 |
1.8 |
25 |
2010 |
860 |
1.2 |
1.6 |
1.9 |
30 |
2430 |
1280 |
|
240 |
2.0 |
0.1 |
25 |
1.8 |
27 |
2570 |
1050 |
1.2 |
1.6 |
2.0 |
33 |
3040 |
1530 |
|
300 |
2.0 |
0.1 |
25 |
1.8 |
29 |
3160 |
1250 |
1.2 |
2.0 |
2.1 |
36 |
3760 |
1860 |
|
400 |
2.0 |
0.1 |
35 |
1.9 |
33 |
3980 |
1560 |
1.2 |
2.0 |
2.2 |
39 |
4660 |
2230 |
|
500 |
2.2 |
0.1 |
35 |
2.1 |
35.5 |
4910 |
1905 |
1.3 |
2.5 |
2.5 |
43 |
5930 |
2930 |
|
630 |
2.4 |
0.1 |
35 |
2.2 |
39.7 |
6340 |
2420 |
1.4 |
2.5 |
2.6 |
49 |
7370 |
3430 |
*A tela de arame opcional pode ser fornecida em combinação com fitas de cobre. A área nominal da tela, conforme tabela, pode ser fornecida como padrão.
Dados elétricos
|
Nome. Área da seção transversal |
Resistência CC CU/AL |
Resistência CA CU/AL |
Classificação de curto-circuito do condutor CU / AL1 seg. |
Capacitância |
Corrente de carga |
Classificação de curto-circuito da tela de fio de cobre 1 segundo |
Classificação de curto-circuito da tela de fita de cobre 1 segundo |
Reatância |
Indutância |
Impedância |
|||||
|
Trevo |
Espaçado plano |
Trevo |
Espaçado plano |
Trevo |
Espaçado plano |
||||||||||
|
UC |
AL |
UC |
AL |
||||||||||||
|
mm ^ 2 |
μΩ/m |
μΩm |
ka |
pF/m |
mA/m |
ka |
ka |
μΩ/m |
nH/m |
μΩ/ m |
μΩ/ m |
||||
|
10 |
1830/3080 |
2330/3920 |
1.4/0.9 |
182 |
0.27 |
2.6 |
0.2 |
151 |
201 |
384 |
558 |
2332 |
3846 |
2332 |
3840 |
|
16 |
1150/1910 |
1460/2420 |
2.2/1.4 |
201 |
0.29 |
2.6 |
0.3 |
140 |
193 |
362 |
546 |
1462 |
2411 |
1478 |
2420 |
|
25 |
727/1200 |
927/1538 |
3.6/2.3 |
222 |
0.32 |
2.6 |
0.3 |
131 |
185 |
345 |
535 |
936 |
1544 |
952 |
1554 |
|
35 |
524/868 |
668/1113 |
5.0/3.2 |
251 |
0.35 |
2.6 |
0.4 |
122 |
178 |
327 |
524 |
679 |
1121 |
695 |
1131 |
|
50 |
387/641 |
494/822 |
6.8/4.4 |
281 |
0.39 |
2.6 |
0.4 |
116 |
172 |
313 |
514 |
511 |
834 |
527 |
844 |
|
70 |
268/443 |
343/568 |
9.8/6.3 |
341 |
0.45 |
2.6 |
0.5 |
110 |
165 |
300 |
495 |
364 |
583 |
386 |
597 |
|
95 |
193/320 |
248/410 |
13.3/8.5 |
397 |
0.50 |
2.6 |
0.5 |
104 |
160 |
287 |
485 |
272 |
427 |
300 |
446 |
|
120 |
153/253 |
196/325 |
17.2/11.0 |
430 |
0.55 |
2.6 |
0.6 |
104 |
159 |
283 |
480 |
225 |
345 |
257 |
367 |
|
150 |
124/206 |
159/266 |
21.2/13.5 |
464 |
0.59 |
4.3 |
0.6 |
100 |
156 |
280 |
475 |
193 |
287 |
229 |
313 |
|
185 |
99.1/164 |
128/211 |
26.6/17.0 |
513 |
0.65 |
4.3 |
0.7 |
98 |
154 |
274 |
465 |
165 |
237 |
206 |
267 |
|
240 |
75.4/125 |
98/161 |
34.9/22.3 |
573 |
0.70 |
4.3 |
0.9 |
94 |
150 |
267 |
459 |
140 |
191 |
185 |
226 |
|
300 |
60.1/100 |
80/130 |
43.8/28.0 |
652 |
0.72 |
4.3 |
1.0 |
91 |
147 |
260 |
455 |
128 |
163 |
174 |
203 |
|
400 |
47.0/77.8 |
64/102 |
57.3/36.6 |
727 |
0.75 |
5.8 |
1.1 |
90 |
147 |
253 |
445 |
113 |
141 |
164 |
184 |
|
500 |
36.6/60.5 |
51/81 |
72.3/46.2 |
754 |
0.79 |
5.8 |
1.2 |
89 |
145 |
248 |
435 |
105 |
124 |
158 |
171 |
|
630 |
28.3/46.9 |
42/64 |
91.2/58.3 |
786 |
0.87 |
5.8 |
1.3 |
86 |
143 |
245 |
425 |
97 |
110 |
151 |
160 |
|
800 |
22.1/36.7 |
35/55 |
114.4/75.0 |
846 |
0.91 |
8.2 |
1.4 |
85 |
142 |
243 |
415 |
92 |
101 |
147 |
153 |
|
1000 |
17.6/29.1 |
30/46 |
143.0/94.0 |
916 |
0.99 |
8.2 |
1.5 |
83 |
141 |
239 |
405 |
88 |
95 |
144 |
148 |
Núcleo único 3,6/6KV (Um=70,2KV)
Dados Dimensionais
|
Nome. Área da seção transversal |
|
Cabos não blindados |
Cabos blindados de fio de aço |
||||||||||
|
Nome. Espessura do isolamento |
Espessura da fita de cobre |
Área da tela do fio de cobre* |
Nome. Espessura da bainha |
Aproximadamente. Diâmetro total |
Aproximadamente. Peso |
Nome. Espessura da cama |
Tamanho do fio da armadura |
Nome. Espessura da bainha |
Aproximadamente. Diâmetro total |
Aproximadamente. Peso |
|||
|
UC |
AL |
UC |
AL |
||||||||||
|
mm ^ 2 |
milímetros |
milímetros |
mm ^ 2 |
milímetros |
milímetros |
kg/km |
milímetros |
milímetros |
milímetros |
milímetros |
kg/km |
||
|
10 |
2.5 |
0.1 |
16 |
1.8 |
16 |
320 |
260 |
1.2 |
1.6 |
1.8 |
22 |
610 |
550 |
|
16 |
2.5 |
0.1 |
16 |
1.8 |
16 |
390 |
290 |
1.2 |
1.6 |
1.8 |
22 |
680 |
580 |
|
25 |
2.5 |
0.1 |
16 |
1.8 |
18 |
500 |
340 |
1.2 |
1.6 |
1.8 |
23 |
810 |
660 |
|
35 |
2.5 |
0.1 |
16 |
1.8 |
19 |
610 |
400 |
1.2 |
1.6 |
1.8 |
24 |
940 |
730 |
|
50 |
2.5 |
0.1 |
16 |
1.8 |
20 |
750 |
450 |
1.2 |
1.6 |
1.8 |
26 |
1100 |
810 |
|
70 |
2.5 |
0.1 |
16 |
1.8 |
22 |
970 |
550 |
1.2 |
1.6 |
1.8 |
27 |
1350 |
930 |
|
95 |
2.5 |
0.1 |
16 |
1.8 |
23 |
1250 |
660 |
1.2 |
1.6 |
1.9 |
29 |
1670 |
1080 |
|
120 |
2.5 |
0.1 |
16 |
1.8 |
25 |
1500 |
760 |
1.2 |
1.6 |
1.9 |
31 |
1950 |
1200 |
|
150 |
2.5 |
0.1 |
25 |
1.8 |
26 |
1790 |
860 |
1.2 |
1.6 |
2.0 |
32 |
2270 |
1350 |
|
185 |
2.5 |
0.1 |
25 |
1.8 |
28 |
2150 |
1000 |
1.2 |
2.0 |
2.1 |
35 |
2770 |
1620 |
|
240 |
2.6 |
0.1 |
25 |
1.9 |
31 |
2770 |
1250 |
1.2 |
2.0 |
2.2 |
38 |
3440 |
1930 |
|
300 |
2.8 |
0.1 |
25 |
2.0 |
34 |
3400 |
1500 |
1.2 |
2.0 |
2.2 |
41 |
4120 |
2210 |
|
400 |
3.0 |
0.1 |
35 |
2.1 |
38 |
4280 |
1850 |
1.3 |
2.5 |
2.4 |
46 |
5250 |
2820 |
|
500 |
3.2 |
0.1 |
35 |
2.1 |
41.5 |
5325 |
2240 |
1.4 |
2.5 |
2.6 |
50 |
6520 |
3520 |
|
630 |
3.2 |
0.1 |
35 |
2.2 |
45.3 |
6745 |
2750 |
1.5 |
2.5 |
2.7 |
56 |
7960 |
4020 |
|
800 |
3.2 |
0.1 |
50 |
2.4 |
49.9 |
8290 |
3310 |
1.5 |
2.5 |
2.8 |
59 |
9660 |
4820 |
|
1000 |
3.2 |
0.1 |
50 |
2.5 |
54.2 |
10255 |
3990 |
1.6 |
2.5 |
3.0 |
63 |
11690 |
5540 |
*A tela de arame opcional pode ser fornecida em combinação com fitas de cobre. A área nominal da tela, conforme tabela, pode ser fornecida como padrão.
Dados elétricos
|
Nome. Área da seção transversal |
Resistência CC CU/AL |
Resistência CA CU/AL |
Classificação de curto-circuito do condutor CU / AL1 seg. |
Capacitância |
Corrente de carga |
Classificação de curto-circuito da tela de fio de cobre 1 segundo |
Classificação de curto-circuito da tela de fita de cobre 1 segundo |
Reatância |
Indutância |
Impedância |
|||||
|
Trevo |
Espaçado plano |
Trevo |
Espaçado plano |
Trevo |
Espaçado plano |
||||||||||
|
UC |
AL |
UC |
AL |
||||||||||||
|
mm ^ 2 |
μΩ/m |
μΩm |
ka |
pF/m |
mA/m |
ka |
ka |
μΩ/m |
nH/m |
μΩ/ m |
μΩ/ m |
||||
|
10 |
1830/3080 |
2330/3920 |
1.4/0.9 |
202 |
0.26 |
2.6 |
0.4 |
160 |
214 |
420 |
610 |
2332 |
3846 |
2345 |
3840 |
|
16 |
1150/1910 |
1460/2420 |
2.2/1.4 |
232 |
0.29 |
2.6 |
0.4 |
152 |
205 |
410 |
600 |
1462 |
2411 |
1478 |
2421 |
|
25 |
727/1200 |
927/1538 |
3.6/2.3 |
262 |
0.32 |
2.6 |
0.4 |
142 |
196 |
400 |
590 |
936 |
1544 |
952 |
1554 |
|
35 |
524/868 |
668/1113 |
5.0/3.2 |
291 |
0.35 |
2.6 |
0.5 |
133 |
187 |
390 |
580 |
679 |
1121 |
695 |
1131 |
|
50 |
387/641 |
494/822 |
6.8/4.4 |
321 |
0.39 |
2.6 |
0.5 |
121 |
179 |
380 |
570 |
511 |
834 |
527 |
844 |
|
70 |
268/443 |
343/568 |
9.8/6.3 |
371 |
0.45 |
2.6 |
0.6 |
115 |
173 |
370 |
550 |
364 |
583 |
386 |
597 |
|
95 |
193/320 |
248/410 |
13.3/8.5 |
417 |
0.50 |
2.6 |
0.6 |
110 |
168 |
350 |
540 |
272 |
427 |
300 |
446 |
|
120 |
153/253 |
196/325 |
17.2/11.0 |
459 |
0.55 |
2.6 |
0.7 |
107 |
165 |
340 |
520 |
225 |
345 |
257 |
367 |
|
150 |
124/206 |
159/265 |
21.2/13.5 |
494 |
0.59 |
4.3 |
0.7 |
103 |
161 |
330 |
510 |
193 |
287 |
229 |
313 |
|
185 |
99.1/164 |
128/211 |
26.6/17.0 |
543 |
0.65 |
4.3 |
0.8 |
100 |
158 |
320 |
500 |
165 |
237 |
206 |
267 |
|
240 |
75.4/125 |
98/161 |
34.9/22.3 |
583 |
0.70 |
4.3 |
0.9 |
97 |
155 |
310 |
490 |
140 |
191 |
185 |
226 |
|
300 |
60.1/100 |
80/130 |
43.8/28.0 |
602 |
0.72 |
4.3 |
1.0 |
95 |
153 |
300 |
490 |
126 |
163 |
174 |
203 |
|
400 |
47.0/77.8 |
64/102 |
57.3/36.6 |
627 |
0.75 |
5.8 |
1.1 |
92 |
150 |
290 |
480 |
113 |
141 |
164 |
184 |
|
500 |
36.6/60.5 |
51/81 |
72.3/46.2 |
654 |
0.79 |
5.8 |
1.2 |
90 |
147 |
290 |
470 |
105 |
124 |
158 |
171 |
|
630 |
28.3/46.9 |
42/64 |
91.2/58.3 |
726 |
0.87 |
5.8 |
1.3 |
87 |
145 |
280 |
460 |
97 |
110 |
151 |
160 |
|
800 |
22.1/36.7 |
35/55 |
114.4/75.0 |
786 |
0.91 |
8.2 |
1.4 |
85 |
143 |
270 |
460 |
92 |
101 |
147 |
153 |
|
1000 |
17.6/29.1 |
30/46 |
143.0/94.0 |
856 |
0.99 |
8.2 |
1.5 |
83 |
141 |
260 |
450 |
88 |
95 |
144 |
148 |
* Para valores de capacitância e corrente de carga, multiplique os valores mostrados por 1,2 para cabos isolados EPR.
Núcleo único 6/10KV (Um=12KV)
Dados Dimensionais
|
Nome. Área da seção transversal |
|
Cabos não blindados |
Cabos blindados de fio de aço |
||||||||||
|
Nome. Espessura do isolamento |
Espessura da fita de cobre |
Área da tela do fio de cobre* |
Nome. Espessura da bainha |
Aproximadamente. Diâmetro total |
Aproximadamente. Peso |
Nome. Espessura da cama |
Tamanho do fio da armadura |
Nome. Espessura da bainha |
Aproximadamente. Diâmetro total |
Aproximadamente. Peso |
|||
|
UC |
AL |
UC |
AL |
||||||||||
|
mm ^ 2 |
milímetros |
milímetros |
mm ^ 2 |
milímetros |
milímetros |
kg/km |
milímetros |
milímetros |
milímetros |
milímetros |
kg/km |
||
|
16 |
3.4 |
0.1 |
16 |
1.8 |
18 |
450 |
350 |
1.2 |
1.6 |
1.8 |
24 |
770 |
670 |
|
25 |
3.4 |
0.1 |
16 |
1.8 |
20 |
560 |
400 |
1.2 |
1.6 |
1.8 |
25 |
910 |
750 |
|
35 |
3.4 |
0.1 |
16 |
1.8 |
21 |
680 |
460 |
1.2 |
1.6 |
1.8 |
26 |
1040 |
820 |
|
50 |
3.4 |
0.1 |
16 |
1.8 |
22 |
810 |
520 |
1.2 |
1.6 |
1.8 |
28 |
1190 |
900 |
|
70 |
3.4 |
0.1 |
16 |
1.8 |
24 |
1050 |
620 |
1.2 |
1.6 |
1.9 |
29 |
1470 |
1040 |
|
95 |
3.4 |
0.1 |
16 |
1.8 |
25 |
1320 |
730 |
1.2 |
1.6 |
2.0 |
31 |
1780 |
1190 |
|
120 |
3.4 |
0.1 |
16 |
1.8 |
27 |
1580 |
840 |
1.2 |
2.0 |
2.0 |
34 |
2150 |
1410 |
|
150 |
3.4 |
0.1 |
25 |
1.9 |
28 |
1880 |
960 |
1.2 |
2.0 |
2.1 |
35 |
2480 |
1560 |
|
185 |
3.4 |
0.1 |
25 |
1.9 |
30 |
2250 |
1100 |
1.2 |
2.0 |
2.1 |
37 |
2890 |
1730 |
|
240 |
3.4 |
0.1 |
25 |
2.0 |
33 |
2870 |
1350 |
1.2 |
2.0 |
2.2 |
40 |
3570 |
2050 |
|
300 |
3.4 |
0.1 |
25 |
2.1 |
35 |
3490 |
1580 |
1.2 |
2.0 |
2.3 |
42 |
4230 |
2330 |
|
400 |
3.4 |
0.1 |
35 |
2.2 |
39 |
4350 |
1920 |
1.3 |
2.5 |
2.4 |
47 |
5320 |
2890 |
|
500 |
3.4 |
0.1 |
35 |
2.2 |
39.9 |
5235 |
2240 |
1.4 |
2.5 |
2.5 |
51 |
6510 |
3530 |
|
630 |
3.4 |
0.1 |
35 |
2.3 |
43.7 |
6675 |
2765 |
1.5 |
2.5 |
2.6 |
56 |
7960 |
4050 |
|
800 |
3.4 |
0.1 |
50 |
2.5 |
48.6 |
8225 |
3330 |
1.5 |
2.5 |
2.7 |
59 |
9670 |
4850 |
|
1000 |
3.4 |
0.1 |
50 |
2.6 |
52.9 |
10210 |
4030 |
1.6 |
2.5 |
2.9 |
63 |
11710 |
5570 |
*A tela de arame opcional pode ser fornecida em combinação com fitas de cobre. A área nominal da tela, conforme tabela, pode ser fornecida como padrão.
Dados elétricos
|
Nome. Área da seção transversal |
Resistência CC CU/AL |
Resistência CA CU/AL |
Classificação de curto-circuito do condutor CU / AL1 seg. |
Capacitância |
Corrente de carga |
Classificação de curto-circuito da tela de fio de cobre 1 segundo |
Classificação de curto-circuito da tela de fita de cobre 1 segundo |
Reatância |
Indutância |
Impedância |
|||||
|
Trevo |
Espaçado plano |
Trevo |
Espaçado plano |
Trevo |
Espaçado plano |
||||||||||
|
UC |
AL |
UC |
AL |
||||||||||||
|
mm ^ 2 |
μΩ/m |
μΩm |
ka |
pF/m |
mA/m |
ka |
ka |
μΩ/m |
nH/m |
μΩ/ m |
μΩ/ m |
||||
|
16 |
1150/1910 |
1460/2420 |
2.2/1.4 |
187 |
0.39 |
2.6 |
0.5 |
152 |
216 |
480 |
680 |
1462 |
2411 |
1478 |
2421 |
|
25 |
727/1200 |
927/1538 |
3.6/2.3 |
208 |
0.42 |
2.6 |
0.5 |
144 |
210 |
460 |
660 |
936 |
1544 |
952 |
1554 |
|
35 |
524/868 |
668/1113 |
5.0/3.2 |
229 |
0.46 |
2.6 |
0.6 |
136 |
200 |
440 |
640 |
679 |
1121 |
695 |
1131 |
|
50 |
387/641 |
494/822 |
6.8/4.4 |
252 |
0.50 |
2.6 |
0.6 |
131 |
195 |
420 |
620 |
511 |
834 |
527 |
844 |
|
70 |
268/443 |
343/568 |
9.8/6.3 |
288 |
0.58 |
2.6 |
0.7 |
122 |
188 |
390 |
600 |
364 |
583 |
386 |
597 |
|
95 |
193/320 |
248/410 |
13.3/8.5 |
323 |
0.65 |
2.6 |
0.7 |
122 |
182 |
390 |
580 |
272 |
427 |
300 |
446 |
|
120 |
153/253 |
196/325 |
17.2/11.0 |
353 |
0.71 |
2.6 |
0.8 |
116 |
172 |
370 |
550 |
225 |
345 |
257 |
367 |
|
150 |
124/206 |
159/265 |
21.2/13.5 |
380 |
0.76 |
4.3 |
0.8 |
110 |
166 |
350 |
530 |
193 |
287 |
229 |
313 |
|
185 |
99.1/164 |
128/211 |
26.6/17.0 |
416 |
0.83 |
4.3 |
0.9 |
107 |
166 |
340 |
530 |
165 |
237 |
206 |
267 |
|
240 |
75.4/125 |
98/161 |
34.9/22.3 |
460 |
0.92 |
4.3 |
0.9 |
104 |
163 |
330 |
520 |
140 |
191 |
185 |
226 |
|
300 |
60.1/100 |
80/130 |
43.8/28.0 |
506 |
1.01 |
4.3 |
1.0 |
100 |
157 |
320 |
500 |
126 |
163 |
174 |
203 |
|
400 |
47.0/77.8 |
64/102 |
57.3/36.6 |
561 |
1.12 |
5.8 |
1.1 |
94 |
154 |
300 |
490 |
113 |
141 |
164 |
184 |
|
500 |
36.6/60.5 |
51/81.0 |
72.3/46.2 |
619 |
1.24 |
5.8 |
1.2 |
91 |
151 |
290 |
480 |
105 |
124 |
158 |
171 |
|
630 |
28.3/46.9 |
42/64.0 |
91.2/58.3 |
698 |
1.37 |
5.8 |
1.3 |
91 |
148 |
290 |
470 |
97 |
110 |
151 |
160 |
|
800 |
22.1/36.7 |
35/55 |
114.4/75.0 |
780 |
1.39 |
8.2 |
1.4 |
88 |
144 |
280 |
470 |
92 |
101 |
147 |
153 |
|
1000 |
17.6/29.1 |
30/46 |
143.0/94.0 |
860 |
1.54 |
8.2 |
1.5 |
85 |
143 |
270 |
460 |
88 |
95 |
144 |
148 |
* Para valores de capacitância e corrente de carga, multiplique os valores mostrados por 1,2 para cabos isolados EPR.

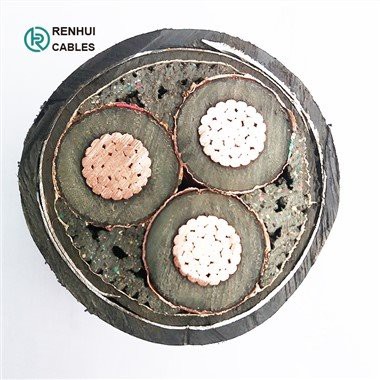

Núcleo único 8,7/15KV (Um=170,5KV)Dados Dimensionais
|
Nome. Área da seção transversal |
|
Cabos não blindados |
Cabos blindados de fio de aço |
||||||||||
|
Nome. Espessura do isolamento |
Espessura da fita de cobre |
Área da tela do fio de cobre* |
Nome. Espessura da bainha |
Aproximadamente. Diâmetro total |
Aproximadamente. Peso |
Nome. Espessura da cama |
Tamanho do fio da armadura |
Nome. Espessura da bainha |
Aproximadamente. Diâmetro total |
Aproximadamente. Peso |
|||
|
UC |
AL |
UC |
AL |
||||||||||
|
mm ^ 2 |
milímetros |
milímetros |
mm ^ 2 |
milímetros |
milímetros |
kg/km |
milímetros |
milímetros |
milímetros |
milímetros |
kg/km |
||
|
25 |
4.5 |
0.1 |
16 |
1.8 |
22 |
640 |
480 |
1.2 |
1.6 |
1.8 |
28 |
1020 |
860 |
|
35 |
4.5 |
0.1 |
16 |
1.8 |
23 |
760 |
540 |
1.2 |
1.6 |
1.9 |
29 |
1170 |
950 |
|
50 |
4.5 |
0.1 |
16 |
1.8 |
24 |
900 |
610 |
1.2 |
1.6 |
1.9 |
30 |
1340 |
1040 |
|
70 |
4.5 |
0.1 |
16 |
1.8 |
26 |
1140 |
710 |
1.2 |
1.6 |
2.0 |
32 |
1610 |
1190 |
|
95 |
4.5 |
0.1 |
16 |
1.8 |
27 |
1420 |
830 |
1.2 |
2.0 |
2.1 |
35 |
2020 |
1430 |
|
120 |
4.5 |
0.1 |
16 |
1.9 |
29 |
1700 |
950 |
1.2 |
2.0 |
2.1 |
36 |
2310 |
1570 |
|
150 |
4.5 |
0.1 |
25 |
1.9 |
31 |
1990 |
1070 |
1.2 |
2.0 |
2.2 |
38 |
2660 |
1740 |
|
185 |
4.5 |
0.1 |
25 |
2.0 |
32 |
2380 |
1230 |
1.2 |
2.0 |
2.2 |
39 |
3070 |
1920 |
|
240 |
4.5 |
0.1 |
25 |
2.1 |
35 |
3010 |
1490 |
1.2 |
2.0 |
2.3 |
42 |
3750 |
2240 |
|
300 |
4.5 |
0.1 |
25 |
2.1 |
37 |
3620 |
1720 |
1.3 |
2.5 |
2.4 |
46 |
4590 |
2690 |
|
400 |
4.5 |
0.1 |
35 |
2.2 |
41 |
4490 |
2070 |
1.3 |
2.5 |
2.5 |
49 |
5550 |
3120 |
|
500 |
4.5 |
0.1 |
35 |
2.3 |
43 |
5460 |
2460 |
1.3 |
2.5 |
2.6 |
52 |
6590 |
3600 |
|
630 |
4.5 |
0.1 |
35 |
2.4 |
48 |
6790 |
2590 |
1.4 |
2.5 |
2.7 |
57 |
8060 |
4110 |
|
800 |
4.5 |
0.1 |
50 |
2.6 |
52 |
8420 |
3570 |
1.5 |
2.5 |
2.8 |
61 |
9800 |
4970 |
|
1000 |
4.5 |
0.1 |
50 |
2.7 |
55 |
10330 |
4180 |
1.6 |
2.5 |
3.0 |
65 |
10850 |
5710 |
*A tela de arame opcional pode ser fornecida em combinação com fitas de cobre. A área nominal da tela, conforme tabela, pode ser fornecida como padrão.
Dados elétricos
|
Nome. Área da seção transversal |
Resistência CC CU/AL |
Resistência CA CU/AL |
Classificação de curto-circuito do condutor CU / AL1 seg. |
Capacitância |
Corrente de carga |
Classificação de curto-circuito da tela de fio de cobre 1 segundo |
Classificação de curto-circuito da tela de fita de cobre 1 segundo |
Reatância |
Indutância |
Impedância |
|||||
|
Trevo |
Espaçado plano |
Trevo |
Espaçado plano |
Trevo |
Espaçado plano |
||||||||||
|
UC |
AL |
UC |
AL |
||||||||||||
|
mm ^ 2 |
μΩ/m |
μΩm |
ka |
pF/m |
mA/m |
ka |
ka |
μΩ/m |
nH/m |
μΩ/ m |
μΩ/ m |
||||
|
25 |
727/1200 |
927/1538 |
3.6/2.3 |
171 |
0.47 |
2.6 |
0.6 |
150 |
210 |
480 |
680 |
936 |
1544 |
952 |
1554 |
|
35 |
524/868 |
668/1113 |
5.0/3.2 |
187 |
0.51 |
2.6 |
0.6 |
141 |
207 |
460 |
660 |
679 |
1121 |
695 |
1131 |
|
50 |
387/641 |
494/822 |
6.8/4.4 |
204 |
0.57 |
2.6 |
0.7 |
138 |
195 |
440 |
640 |
511 |
834 |
527 |
844 |
|
70 |
268/443 |
343/568 |
9.8/6.3 |
232 |
0.63 |
2.6 |
0.7 |
132 |
188 |
420 |
600 |
364 |
583 |
386 |
597 |
|
95 |
193/320 |
248/410 |
13.3/8.5 |
258 |
0.71 |
2.6 |
0.8 |
126 |
182 |
400 |
580 |
272 |
427 |
300 |
446 |
|
120 |
153/253 |
196/325 |
17.2/11.0 |
281 |
0.74 |
2.6 |
0.8 |
119 |
179 |
380 |
570 |
225 |
345 |
257 |
367 |
|
150 |
124/206 |
159/265 |
21.2/13.5 |
301 |
0.79 |
4.3 |
0.9 |
113 |
176 |
360 |
560 |
193 |
287 |
229 |
313 |
|
185 |
99.1/164 |
128/211 |
26.6/17.0 |
329 |
0.87 |
4.3 |
0.9 |
110 |
170 |
350 |
540 |
165 |
237 |
206 |
267 |
|
240 |
75.4/125 |
98/161 |
34.9/22.3 |
363 |
0.96 |
4.3 |
1.0 |
107 |
166 |
340 |
530 |
140 |
191 |
185 |
226 |
|
300 |
60.1/100 |
80/130 |
43.8/28.0 |
398 |
1.03 |
4.3 |
1.1 |
104 |
160 |
330 |
510 |
126 |
163 |
174 |
203 |
|
400 |
47.0/77.8 |
64/102 |
57.3/36.6 |
439 |
1.17 |
5.8 |
1.2 |
97 |
157 |
310 |
500 |
113 |
141 |
164 |
184 |
|
500 |
36.6/60.5 |
51/81 |
72.3/46.2 |
483 |
1.28 |
5.8 |
1.3 |
94 |
154 |
300 |
490 |
105 |
124 |
158 |
171 |
|
630 |
28.3/46.9 |
42/64 |
91.2/58.3 |
534 |
1.42 |
5.8 |
1.4 |
91 |
151 |
290 |
480 |
97 |
110 |
151 |
160 |
|
800 |
22.1/36.7 |
35/55 |
114.4/75.0 |
590 |
1.61 |
8.2 |
1.4 |
91 |
147 |
290 |
470 |
92 |
101 |
147 |
153 |
|
1000 |
17.6/29.1 |
30/46 |
143.0/94.0 |
640 |
1.75 |
8.2 |
1.5 |
88 |
144 |
280 |
460 |
88 |
95 |
144 |
148 |
* Para valores de capacitância e corrente de carga, multiplique os valores mostrados por 1,2 para cabos isolados EPR.
Núcleo único 12/20KV (Um=24KV)
Dados Dimensionais
|
Nome. Área da seção transversal |
|
Cabos não blindados |
Cabos blindados de fio de aço |
||||||||||
|
Nome. Espessura do isolamento |
Espessura da fita de cobre |
Área da tela do fio de cobre* |
Nome. Espessura da bainha |
Aproximadamente. Diâmetro total |
Aproximadamente. Peso |
Nome. Espessura da cama |
Tamanho do fio da armadura |
Nome. Espessura da bainha |
Aproximadamente. Diâmetro total |
Aproximadamente. Peso |
|||
|
UC |
AL |
UC |
AL |
||||||||||
|
mm ^ 2 |
milímetros |
milímetros |
mm ^ 2 |
milímetros |
milímetros |
kg/km |
milímetros |
milímetros |
milímetros |
milímetros |
kg/km |
||
|
25 |
5.5 |
0.1 |
16 |
1.8 |
24 |
720 |
560 |
1.2 |
1.6 |
1.8 |
29 |
1200 |
980 |
|
35 |
5.5 |
0.1 |
16 |
1.8 |
25 |
840 |
620 |
1.2 |
1.6 |
1.9 |
30 |
1350 |
1070 |
|
50 |
5.5 |
0.1 |
16 |
1.8 |
26 |
990 |
690 |
1.2 |
2.0 |
2.0 |
33 |
1550 |
1250 |
|
70 |
5.5 |
0.1 |
16 |
1.8 |
28 |
1230 |
800 |
1.2 |
2.0 |
2.1 |
35 |
1840 |
1420 |
|
95 |
5.5 |
0.1 |
16 |
1.9 |
30 |
1530 |
940 |
1.2 |
2.0 |
2.1 |
37 |
2160 |
1570 |
|
120 |
5.5 |
0.1 |
16 |
2.0 |
31 |
1810 |
1050 |
1.2 |
2.0 |
2.2 |
38 |
2470 |
1730 |
|
150 |
5.5 |
0.1 |
25 |
2.0 |
33 |
2110 |
1190 |
1.2 |
2.0 |
2.2 |
40 |
2810 |
1890 |
|
185 |
5.5 |
0.1 |
25 |
2.1 |
35 |
2510 |
1360 |
1.2 |
2.0 |
2.3 |
42 |
3240 |
2090 |
|
240 |
5.5 |
0.1 |
25 |
2.1 |
38 |
3130 |
1610 |
1.3 |
2.5 |
2.4 |
45 |
4150 |
2580 |
|
300 |
5.5 |
0.1 |
25 |
2.2 |
40 |
3760 |
1860 |
1.3 |
2.5 |
2.5 |
48 |
4800 |
2890 |
|
400 |
5.5 |
0.1 |
35 |
2.3 |
43 |
4650 |
2220 |
1.4 |
2.5 |
2.6 |
52 |
5780 |
3350 |
|
500 |
5.5 |
0.1 |
35 |
2.4 |
46 |
5530 |
2545 |
1.5 |
2.5 |
2.7 |
55 |
6850 |
3850 |
|
630 |
5.5 |
0.1 |
35 |
2.5 |
50 |
6700 |
3100 |
1.5 |
2.5 |
2.9 |
60 |
8380 |
4400 |
|
800 |
5.5 |
0.1 |
50 |
2.6 |
55 |
8580 |
3690 |
1.6 |
2.5 |
3.0 |
64 |
10130 |
5270 |
|
1000 |
5.5 |
0.1 |
50 |
2.7 |
59 |
10620 |
4445 |
1.7 |
2.5 |
3.1 |
68 |
12180 |
6000 |
*A tela de arame opcional pode ser fornecida em combinação com fitas de cobre. A área nominal da tela, conforme tabela, pode ser fornecida como padrão.
Dados elétricos
|
Nome. Área da seção transversal |
Resistência CC CU/AL |
Resistência CA CU/AL |
Classificação de curto-circuito do condutor CU / AL1 seg. |
Capacitância |
Corrente de carga |
Classificação de curto-circuito da tela de fio de cobre 1 segundo |
Classificação de curto-circuito da tela de fita de cobre 1 segundo |
Reatância |
Indutância |
Impedância |
|||||
|
Trevo |
Espaçado plano |
Trevo |
Espaçado plano |
Trevo |
Espaçado plano |
||||||||||
|
UC |
AL |
UC |
AL |
||||||||||||
|
mm ^ 2 |
μΩ/m |
μΩm |
ka |
pF/m |
mA/m |
ka |
ka |
μΩ/m |
nH/m |
μΩ/ m |
μΩ/ m |
||||
|
25 |
727/1200 |
927/1538 |
3.6/2.3 |
142 |
0.62 |
2.6 |
0.6 |
162 |
214 |
490 |
680 |
936 |
1544 |
952 |
1554 |
|
35 |
524/868 |
668/1113 |
5.0/3.2 |
162 |
0.65 |
2.6 |
0.7 |
150 |
207 |
470 |
660 |
679 |
1121 |
695 |
1131 |
|
50 |
387/641 |
494/822 |
6.8/4.4 |
177 |
0.71 |
2.6 |
0.8 |
141 |
201 |
450 |
640 |
511 |
834 |
527 |
844 |
|
70 |
268/443 |
343/568 |
9.8/6.3 |
200 |
0.80 |
2.6 |
0.8 |
135 |
195 |
430 |
620 |
364 |
583 |
386 |
597 |
|
95 |
193/320 |
248/410 |
13.3/8.5 |
222 |
0.89 |
2.6 |
0.9 |
129 |
188 |
410 |
600 |
272 |
427 |
300 |
446 |
|
120 |
153/253 |
196/325 |
17.2/11.0 |
241 |
0.96 |
2.6 |
0.9 |
122 |
182 |
390 |
580 |
225 |
345 |
257 |
367 |
|
150 |
124/206 |
159/265 |
21.2/13.5 |
257 |
1.03 |
4.3 |
1.0 |
116 |
176 |
370 |
560 |
193 |
287 |
229 |
313 |
|
185 |
99.1/164 |
128/211 |
26.6/17.0 |
280 |
1.12 |
4.3 |
1.0 |
116 |
173 |
370 |
550 |
165 |
237 |
206 |
267 |
|
240 |
75.4/125 |
98/161 |
34.9/22.3 |
307 |
1.23 |
4.3 |
1.1 |
110 |
170 |
350 |
540 |
140 |
191 |
185 |
226 |
|
300 |
60.1/100 |
80/130 |
43.8/28.0 |
336 |
1.34 |
4.3 |
1.2 |
107 |
166 |
340 |
530 |
126 |
163 |
174 |
203 |
|
400 |
47.0/77.8 |
64/102 |
57.3/36.6 |
370 |
1.48 |
5.8 |
1.3 |
100 |
160 |
320 |
510 |
113 |
141 |
164 |
184 |
|
500 |
36.6/60.5 |
51/81 |
72.3/46.2 |
406 |
1.62 |
5.8 |
1.4 |
97 |
154 |
310 |
490 |
105 |
124 |
158 |
171 |
|
630 |
28.3/46.9 |
42/64 |
91.2/58.3 |
449 |
1.80 |
5.8 |
1.5 |
94 |
151 |
300 |
480 |
97 |
110 |
151 |
160 |
|
800 |
22.1/36.7 |
35/55 |
114.4/75.0 |
490 |
1.85 |
8.2 |
1.6 |
91 |
151 |
290 |
480 |
92 |
101 |
147 |
153 |
|
1000 |
17.6/29.1 |
30/46 |
143.0/94.0 |
540 |
2.03 |
8.2 |
1.7 |
87 |
148 |
280 |
470 |
88 |
95 |
144 |
148 |
* Para valores de capacitância e corrente de carga, multiplique os valores mostrados por 1,2 para cabos isolados EPR.
Núcleo único 18/30KV (Um=36KV)Dados Dimensionais
|
Nome. Área da seção transversal |
|
Cabos não blindados |
Cabos blindados de fio de aço |
||||||||||
|
Nome. Espessura do isolamento |
Espessura da fita de cobre |
Área da tela do fio de cobre* |
Nome. Espessura da bainha |
Aproximadamente. Diâmetro total |
Aproximadamente. Peso |
Nome. Espessura da cama |
Tamanho do fio da armadura |
Nome. Espessura da bainha |
Aproximadamente. Diâmetro total |
Aproximadamente. Peso |
|||
|
UC |
AL |
UC |
AL |
||||||||||
|
mm ^ 2 |
milímetros |
milímetros |
mm ^ 2 |
milímetros |
milímetros |
kg/km |
milímetros |
milímetros |
milímetros |
milímetros |
kg/km |
||
|
50 |
8.0 |
0.1 |
16 |
2.0 |
31 |
1250 |
960 |
1.2 |
2.0 |
2.2 |
38 |
1910 |
1640 |
|
70 |
8.0 |
0.1 |
16 |
2.0 |
34 |
1510 |
1090 |
1.2 |
2.0 |
2.3 |
41 |
2240 |
1820 |
|
95 |
8.0 |
0.1 |
16 |
2.1 |
35 |
1830 |
1240 |
1.2 |
2.0 |
2.3 |
42 |
2570 |
1980 |
|
120 |
8.0 |
0.1 |
16 |
2.1 |
37 |
2110 |
1360 |
1.3 |
2.5 |
2.4 |
45 |
3060 |
2310 |
|
150 |
8.0 |
0.1 |
25 |
2.2 |
38 |
2420 |
1510 |
1.3 |
2.5 |
2.5 |
47 |
3430 |
2510 |
|
185 |
8.0 |
0.1 |
25 |
2.2 |
40 |
2830 |
1680 |
1.3 |
2.5 |
2.5 |
50 |
3890 |
2720 |
|
240 |
8.0 |
0.1 |
25 |
2.3 |
43 |
3500 |
1980 |
1.4 |
2.5 |
2.6 |
52 |
4630 |
3120 |
|
300 |
8.0 |
0.1 |
25 |
2.4 |
45 |
4150 |
2250 |
1.4 |
2.5 |
2.7 |
54 |
5330 |
3430 |
|
400 |
8.0 |
0.1 |
35 |
2.5 |
49 |
5070 |
2640 |
1.5 |
2.5 |
2.8 |
58 |
6360 |
3930 |
|
500 |
8.0 |
0.1 |
35 |
2.6 |
52 |
5945 |
2965 |
1.6 |
2.5 |
2.9 |
61 |
7670 |
4490 |
|
630 |
8.0 |
0.1 |
35 |
2.7 |
56 |
7445 |
3555 |
1.7 |
2.5 |
3.0 |
65 |
8870 |
5020 |
|
800 |
8.0 |
0.1 |
50 |
2.8 |
61 |
9060 |
4180 |
1.9 |
2.5 |
3.2 |
69 |
10790 |
5980 |
|
1000 |
8.0 |
0.1 |
50 |
2.9 |
65 |
11140 |
4980 |
2.0 |
2.5 |
3.3 |
73 |
12860 |
6730 |
*A tela de arame opcional pode ser fornecida em combinação com fitas de cobre. A área nominal da tela, conforme tabela, pode ser fornecida como padrão.
Dados elétricos
|
Nome. Área da seção transversal |
Resistência CC CU/AL |
Resistência CA CU/AL |
Classificação de curto-circuito do condutor CU / AL1 seg. |
Capacitância |
Corrente de carga |
Classificação de curto-circuito da tela de fio de cobre 1 segundo |
Classificação de curto-circuito da tela de fita de cobre 1 segundo |
Reatância |
Indutância |
Impedância |
|||||
|
Trevo |
Espaçado plano |
Trevo |
Espaçado plano |
Trevo |
Espaçado plano |
||||||||||
|
UC |
AL |
UC |
AL |
||||||||||||
|
mm ^ 2 |
μΩ/m |
μΩm |
ka |
pF/m |
mA/m |
ka |
ka |
μΩ/m |
nH/m |
μΩ/ m |
μΩ/ m |
||||
|
50 |
387/641 |
494/822 |
6.8/4.4 |
138 |
0.83 |
2.6 |
1.0 |
151 |
214 |
480 |
680 |
511 |
834 |
527 |
844 |
|
70 |
268/443 |
343/568 |
9.8/6.3 |
154 |
0.92 |
2.6 |
1.0 |
144 |
201 |
460 |
640 |
364 |
583 |
386 |
597 |
|
95 |
193/320 |
248/410 |
13.3/8.5 |
169 |
1.01 |
2.6 |
1.1 |
138 |
195 |
440 |
620 |
272 |
427 |
300 |
446 |
|
120 |
153/253 |
196/325 |
17.2/11.0 |
183 |
1.10 |
2.6 |
1.1 |
132 |
188 |
420 |
600 |
225 |
345 |
257 |
367 |
|
150 |
124/206 |
159/265 |
21.2/13.5 |
194 |
1.16 |
4.3 |
1.2 |
126 |
182 |
400 |
580 |
193 |
287 |
229 |
313 |
|
185 |
99.1/164 |
128/211 |
26.6/17.0 |
210 |
1.26 |
4.3 |
1.2 |
122 |
182 |
390 |
580 |
165 |
237 |
206 |
267 |
|
240 |
75.4/125 |
98/161 |
34.9/22.3 |
229 |
1.37 |
4.3 |
1.3 |
119 |
176 |
380 |
560 |
140 |
191 |
185 |
226 |
|
300 |
60.1/100 |
80/130 |
43.8/28.0 |
249 |
1.49 |
4.3 |
1.4 |
113 |
173 |
360 |
550 |
126 |
163 |
174 |
203 |
|
400 |
47.0/77.8 |
64/102 |
57.3/36.6 |
273 |
1.64 |
5.8 |
1.5 |
107 |
163 |
340 |
520 |
113 |
141 |
164 |
184 |
|
500 |
36.6/60.5 |
51/81 |
72.3/46.2 |
298 |
1.79 |
5.8 |
1.6 |
104 |
163 |
330 |
520 |
105 |
124 |
158 |
171 |
|
630 |
28.3/46.9 |
42/64 |
91.2/58.3 |
327 |
1.96 |
5.8 |
1.7 |
100 |
160 |
320 |
510 |
97 |
110 |
151 |
160 |
|
800 |
22.1/36.7 |
35/55 |
114.4/75.0 |
350 |
1.98 |
8.2 |
1.8 |
97 |
154 |
310 |
490 |
92 |
101 |
147 |
153 |
|
1000 |
17.6/29.1 |
30/46 |
143.0/94.0 |
380 |
2.15 |
8.2 |
1.9 |
94 |
149 |
300 |
490 |
88 |
95 |
144 |
148 |
* Para valores de capacitância e corrente de carga, multiplique os valores mostrados por 1,2 para cabos isolados EPR.
Dados profissionais de núcleo único 21/35KV (Um=42KV)
|
Nome. Área da seção transversal |
|
Cabos não blindados |
Cabos blindados de fio de aço |
||||||||||
|
Nome. Espessura do isolamento |
Espessura da fita de cobre |
Área da tela do fio de cobre* |
Nome. Espessura da bainha |
Aproximadamente. Diâmetro total |
Aproximadamente. Peso |
Nome. Espessura da cama |
Tamanho do fio da armadura |
Nome. Espessura da bainha |
Aproximadamente. Diâmetro total |
Aproximadamente. Peso |
|||
|
UC |
AL |
UC |
AL |
||||||||||
|
mm ^ 2 |
milímetros |
milímetros |
mm ^ 2 |
milímetros |
milímetros |
kg/km |
milímetros |
milímetros |
milímetros |
milímetros |
kg/km |
||
|
50 |
9.3 |
0.1 |
16 |
2.0 |
35.7 |
1526 |
1239 |
1.2 |
2.0 |
2.3 |
43.5 |
2331 |
2116 |
|
70 |
9.3 |
0.1 |
16 |
2.1 |
37.6 |
1809 |
1393 |
1.2 |
2.5 |
2.4 |
46.6 |
2680 |
2325 |
|
95 |
9.3 |
0.1 |
16 |
2.2 |
39.4 |
2123 |
1555 |
1.2 |
2.5 |
2.5 |
48.4 |
2981 |
2482 |
|
120 |
9.3 |
0.1 |
16 |
2.2 |
40.8 |
2405 |
1688 |
1.4 |
2.5 |
2.5 |
49.8 |
3487 |
2867 |
|
150 |
9.3 |
0.1 |
25 |
2.2 |
42.3 |
2733 |
1838 |
1.4 |
2.5 |
2.6 |
51.5 |
3870 |
3055 |
|
185 |
9.3 |
0.1 |
25 |
2.3 |
44.7 |
3216 |
2082 |
1.4 |
2.5 |
2.6 |
53.5 |
4420 |
3370 |
|
240 |
9.3 |
0.1 |
25 |
2.4 |
46.9 |
3766 |
2333 |
1.4 |
2.5 |
2.7 |
55.8 |
4981 |
3676 |
|
300 |
9.3 |
0.1 |
25 |
2.4 |
49.3 |
4408 |
2605 |
1.4 |
2.5 |
2.8 |
58.5 |
5661 |
3971 |
|
400 |
9.3 |
0.1 |
35 |
2.5 |
52.3 |
5473 |
3057 |
1.6 |
2.5 |
2.9 |
61.7 |
6865 |
4550 |
*A tela de arame opcional pode ser fornecida em combinação com fitas de cobre. A área nominal da tela, conforme tabela, pode ser fornecida como padrão.
Dados elétricos
|
Nome. Área da seção transversal |
Resistência CC CU/AL |
Resistência CA CU/AL |
Classificação de curto-circuito do condutor CU / AL1 seg. |
Capacitância |
Corrente de carga |
Classificação de curto-circuito da tela de fio de cobre 1 segundo |
Classificação de curto-circuito da tela de fita de cobre 1 segundo |
Reatância |
Indutância |
Impedância |
|||||
|
Trevo |
Espaçado plano |
Trevo |
Espaçado plano |
Trevo |
Espaçado plano |
||||||||||
|
UC |
AL |
UC |
AL |
||||||||||||
|
mm ^ 2 |
μΩ/m |
μΩm |
ka |
pF/m |
mA/m |
ka |
ka |
μΩ/m |
nH/m |
μΩ/ m |
μΩ/ m |
||||
|
50 |
387/641 |
494/822 |
6.8/4.4 |
130 |
0.89 |
2.6 |
1.1 |
156 |
220 |
495 |
700 |
511 |
834 |
527 |
844 |
|
70 |
268/443 |
343/568 |
9.8/6.3 |
144 |
0.98 |
2.6 |
1.1 |
150 |
204 |
475 |
650 |
364 |
583 |
386 |
597 |
|
95 |
193/320 |
248/410 |
13.3/8.5 |
159 |
1.06 |
2.6 |
1.2 |
142 |
198 |
455 |
630 |
272 |
427 |
300 |
446 |
|
120 |
153/253 |
196/325 |
17.2/11.0 |
171 |
1.18 |
2.6 |
1.2 |
137 |
191 |
435 |
610 |
225 |
345 |
257 |
367 |
|
150 |
124/206 |
159/265 |
21.2/13.5 |
180 |
1.26 |
4.3 |
1.3 |
131 |
185 |
415 |
590 |
193 |
287 |
229 |
313 |
|
185 |
99.1/164 |
128/211 |
26.6/17.0 |
193 |
1.34 |
4.3 |
1.3 |
125 |
185 |
400 |
590 |
165 |
237 |
206 |
267 |
|
240 |
75.4/125 |
98/161 |
34.9/22.3 |
210 |
1.45 |
4.3 |
1.4 |
123 |
179 |
390 |
570 |
140 |
191 |
185 |
226 |
|
300 |
60.1/100 |
80/130 |
43.8/28.0 |
228 |
1.57 |
4.3 |
1.5 |
116 |
176 |
370 |
560 |
126 |
163 |
174 |
203 |
|
400 |
47.0/77.8 |
64/102 |
57.3/36.6 |
249 |
1.74 |
5.8 |
1.6 |
110 |
166 |
350 |
530 |
113 |
141 |
164 |
184 |
* Para valores de capacitância e corrente de carga, multiplique os valores mostrados por 1,2 para cabos isolados EPR.
Núcleo único 26/35KV (Um=42KV)Dados Dimensionais
|
Nome. Área da seção transversal |
|
Cabos não blindados |
Cabos blindados de fio de aço |
||||||||||
|
Nome. Espessura do isolamento |
Espessura da fita de cobre |
Área da tela do fio de cobre* |
Nome. Espessura da bainha |
Aproximadamente. Diâmetro total |
Aproximadamente. Peso |
Nome. Espessura da cama |
Tamanho do fio da armadura |
Nome. Espessura da bainha |
Aproximadamente. Diâmetro total |
Aproximadamente. Peso |
|||
|
UC |
AL |
UC |
AL |
||||||||||
|
mm ^ 2 |
milímetros |
milímetros |
mm ^ 2 |
milímetros |
milímetros |
kg/km |
milímetros |
milímetros |
milímetros |
milímetros |
kg/km |
||
|
50 |
10.5 |
0.1 |
16 |
2.1 |
38.3 |
1689 |
1402 |
1.2 |
2.5 |
2.5 |
46.8 |
2580 |
2395 |
|
70 |
10.5 |
0.1 |
16 |
2.2 |
40.2 |
1980 |
1564 |
1.2 |
2.5 |
2.5 |
48.8 |
2937 |
2611 |
|
95 |
10.5 |
0.1 |
16 |
2.2 |
41.8 |
2283 |
1714 |
1.2 |
2.5 |
2.6 |
50.9 |
3206 |
2737 |
|
120 |
10.5 |
0.1 |
16 |
2.3 |
43.4 |
2588 |
1871 |
1.4 |
2.5 |
2.6 |
51.5 |
3753 |
3177 |
|
150 |
10.5 |
0.1 |
25 |
2.3 |
44.9 |
2923 |
2028 |
1.4 |
2.5 |
2.7 |
53.8 |
4143 |
3371 |
|
185 |
10.5 |
0.1 |
25 |
2.4 |
47.3 |
3415 |
2281 |
1.4 |
2.5 |
2.7 |
55.6 |
4694 |
3693 |
|
240 |
10.5 |
0.1 |
25 |
2.5 |
49.5 |
3975 |
2542 |
1.4 |
2.5 |
2.8 |
57.6 |
5258 |
4005 |
|
300 |
10.5 |
0.1 |
25 |
2.5 |
51.9 |
4625 |
2822 |
1.4 |
2.5 |
2.9 |
60.8 |
5940 |
4301 |
|
400 |
10.5 |
0.1 |
35 |
2.6 |
54.9 |
5704 |
3288 |
1.6 |
2.5 |
3.0 |
63.6 |
7155 |
4894 |
*A tela de arame opcional pode ser fornecida em combinação com fitas de cobre. A área nominal da tela, conforme tabela, pode ser fornecida como padrão.
Dados elétricos
|
Nome. Área da seção transversal |
Resistência CC CU/AL |
Resistência CA CU/AL |
Classificação de curto-circuito do condutor CU / AL1 seg. |
Capacitância |
Corrente de carga |
Classificação de curto-circuito da tela de fio de cobre 1 segundo |
Classificação de curto-circuito da tela de fita de cobre 1 segundo |
Reatância |
Indutância |
Impedância |
|||||
|
Trevo |
Espaçado plano |
Trevo |
Espaçado plano |
Trevo |
Espaçado plano |
||||||||||
|
UC |
AL |
UC |
AL |
||||||||||||
|
mm ^ 2 |
μΩ/m |
μΩm |
ka |
pF/m |
mA/m |
ka |
ka |
μΩ/m |
nH/m |
μΩ/ m |
μΩ/ m |
||||
|
50 |
387/641 |
494/822 |
6.8/4.4 |
126 |
0.95 |
2.6 |
1.2 |
161 |
227 |
510 |
720 |
511 |
834 |
527 |
844 |
|
70 |
268/443 |
343/568 |
9.8/6.3 |
138 |
1.04 |
2.6 |
1.2 |
154 |
207 |
490 |
660 |
364 |
583 |
386 |
597 |
|
95 |
193/320 |
248/410 |
13.3/8.5 |
151 |
1.13 |
2.6 |
1.3 |
147 |
202 |
470 |
640 |
272 |
427 |
300 |
446 |
|
120 |
153/253 |
196/325 |
17.2/11.0 |
161 |
1.24 |
2.6 |
1.3 |
142 |
194 |
450 |
620 |
225 |
345 |
257 |
367 |
|
150 |
124/206 |
159/265 |
21.2/13.5 |
169 |
1.36 |
4.3 |
1.4 |
136 |
188 |
430 |
600 |
193 |
287 |
229 |
313 |
|
185 |
99.1/164 |
128/211 |
26.6/17.0 |
176 |
1.40 |
4.3 |
1.4 |
128 |
188 |
410 |
600 |
165 |
237 |
206 |
267 |
|
240 |
75.4/125 |
98/161 |
34.9/22.3 |
192 |
1.51 |
4.3 |
1.5 |
128 |
183 |
400 |
580 |
140 |
191 |
185 |
226 |
|
300 |
60.1/100 |
80/130 |
43.8/28.0 |
209 |
1.64 |
4.3 |
1.6 |
119 |
180 |
380 |
570 |
126 |
163 |
174 |
203 |
|
400 |
47.0/77.8 |
64/102 |
57.3/36.6 |
227 |
1.80 |
5.8 |
1.7 |
114 |
170 |
360 |
540 |
113 |
141 |
164 |
184 |
* Para valores de capacitância e corrente de carga, multiplique os valores mostrados por 1,2 para cabos isolados EPR.
Classificação atual para isolamento XLPE de núcleo único 1,8 / 3KV (Um=3 0,6KV) a 26/35KV (Um=42KV)
|
Nome. Área da seção transversal |
Enterrado direto no solo |
Colocado em duto de via única |
Colocado no ar |
|||||||||||
|
Trevo |
Espaçado plano |
Trevo |
Toque plano |
Trevo |
Toque plano |
Espaçado plano |
||||||||
|
UC |
AL |
UC |
AL |
UC |
AL |
UC |
AL |
UC |
AL |
UC |
AL |
UC |
AL |
|
|
mm ^ 2 |
A |
A |
A |
A |
A |
A |
A |
|||||||
|
10 |
84 |
59 |
87 |
62 |
78 |
55 |
98 |
56 |
103 |
75 |
106 |
77 |
122 |
88 |
|
16 |
109 |
84 |
113 |
88 |
103 |
80 |
104 |
81 |
125 |
97 |
128 |
99 |
150 |
116 |
|
25 |
140 |
108 |
144 |
112 |
132 |
102 |
133 |
103 |
163 |
127 |
167 |
130 |
196 |
153 |
|
35 |
166 |
129 |
172 |
134 |
157 |
122 |
159 |
123 |
198 |
154 |
203 |
157 |
238 |
185 |
|
50 |
196 |
152 |
203 |
157 |
186 |
144 |
188 |
146 |
238 |
184 |
243 |
189 |
286 |
222 |
|
70 |
239 |
186 |
246 |
192 |
227 |
176 |
229 |
178 |
296 |
230 |
303 |
236 |
356 |
278 |
|
95 |
285 |
221 |
293 |
229 |
271 |
210 |
274 |
213 |
361 |
280 |
369 |
287 |
434 |
338 |
|
120 |
323 |
252 |
332 |
260 |
308 |
240 |
311 |
242 |
417 |
324 |
426 |
332 |
500 |
391 |
|
150 |
361 |
281 |
366 |
288 |
343 |
267 |
347 |
271 |
473 |
368 |
481 |
376 |
559 |
440 |
|
185 |
406 |
317 |
410 |
324 |
387 |
303 |
391 |
307 |
543 |
424 |
550 |
432 |
637 |
504 |
|
240 |
469 |
367 |
470 |
373 |
447 |
351 |
453 |
356 |
641 |
502 |
647 |
511 |
745 |
593 |
|
300 |
526 |
414 |
524 |
419 |
504 |
397 |
510 |
402 |
735 |
577 |
739 |
586 |
846 |
677 |
|
400 |
590 |
470 |
572 |
466 |
564 |
451 |
571 |
457 |
845 |
673 |
837 |
676 |
938 |
769 |
|
500 |
650 |
530 |
672 |
546 |
604 |
504 |
661 |
537 |
935 |
773 |
938 |
776 |
1118 |
919 |
|
630 |
700 |
600 |
882 |
646 |
654 |
554 |
771 |
617 |
1045 |
883 |
1048 |
886 |
1318 |
1089 |
|
800 |
750 |
660 |
1002 |
756 |
694 |
594 |
871 |
717 |
1145 |
983 |
1148 |
986 |
1528 |
1279 |
|
1000 |
800 |
720 |
1112 |
856 |
724 |
644 |
971 |
807 |
1235 |
1083 |
1238 |
1086 |
1738 |
1469 |
Classificação atual para isolamento EPR de núcleo único de 1,8/3KV(Um=30,6KV) a 26/35KV(Um=42KV)
|
Nome. Área da seção transversal |
Enterrado direto no solo |
Colocado em duto de via única |
Colocado no ar |
|||||||||||
|
Trevo |
Espaçado plano |
Trevo |
Toque plano |
Trevo |
Toque plano |
Espaçado plano |
||||||||
|
UC |
AL |
UC |
AL |
UC |
AL |
UC |
AL |
UC |
AL |
UC |
AL |
UC |
AL |
|
|
mm ^ 2 |
A |
A |
A |
A |
A |
A |
A |
|||||||
|
10 |
81 |
57 |
83 |
58 |
74 |
52 |
94 |
53 |
94 |
68 |
97 |
70 |
110 |
79 |
|
16 |
106 |
82 |
109 |
84 |
99 |
77 |
100 |
78 |
116 |
90 |
119 |
92 |
138 |
107 |
|
25 |
136 |
105 |
140 |
109 |
128 |
99 |
129 |
100 |
153 |
119 |
156 |
121 |
181 |
141 |
|
35 |
162 |
126 |
167 |
130 |
153 |
118 |
154 |
120 |
186 |
144 |
190 |
147 |
221 |
171 |
|
50 |
192 |
149 |
198 |
153 |
181 |
140 |
183 |
142 |
224 |
174 |
229 |
178 |
266 |
207 |
|
70 |
234 |
182 |
242 |
188 |
222 |
172 |
224 |
174 |
280 |
218 |
287 |
223 |
334 |
259 |
|
95 |
280 |
217 |
289 |
224 |
266 |
206 |
269 |
208 |
343 |
266 |
352 |
273 |
409 |
317 |
|
120 |
319 |
247 |
329 |
256 |
303 |
235 |
306 |
238 |
398 |
309 |
407 |
317 |
474 |
368 |
|
150 |
357 |
277 |
369 |
287 |
341 |
264 |
344 |
267 |
454 |
352 |
465 |
361 |
540 |
419 |
|
185 |
403 |
314 |
417 |
325 |
386 |
300 |
390 |
303 |
522 |
406 |
534 |
417 |
621 |
484 |
|
240 |
467 |
364 |
484 |
377 |
449 |
350 |
454 |
354 |
619 |
483 |
634 |
495 |
736 |
575 |
|
300 |
526 |
411 |
545 |
426 |
509 |
397 |
515 |
401 |
712 |
556 |
728 |
570 |
843 |
659 |
|
400 |
597 |
471 |
618 |
487 |
580 |
456 |
588 |
462 |
825 |
651 |
843 |
667 |
977 |
770 |
|
500 |
657 |
531 |
718 |
567 |
620 |
509 |
678 |
542 |
915 |
751 |
849 |
767 |
1157 |
920 |
|
630 |
707 |
601 |
928 |
667 |
670 |
559 |
788 |
622 |
1025 |
862 |
1054 |
876 |
1357 |
1090 |
|
800 |
757 |
661 |
1048 |
777 |
710 |
599 |
888 |
722 |
1125 |
961 |
1154 |
977 |
1567 |
1280 |
|
1000 |
807 |
721 |
1158 |
877 |
740 |
649 |
988 |
812 |
1215 |
1061 |
1244 |
1077 |
1777 |
1470 |
Condições atuais de classificação
|
Temperatura do solo |
20 graus |
|
Temperatura ambiente (ar) |
30 graus |
|
Profundidade do solo |
0.8m |
|
Resistência Térmica do Solo |
1,5Kom/W |
5. Progresso da produção
6.Certificados:
 |
 |
7.Embalagem:
-Tambor de madeira de aço (fumigação)
Comprimento do cabo em cada tambor: 1000m/2000m ou conforme requisitos reais de comprimento do cabo.
-Tamanho do tambor:
De acordo com o comprimento do cabo e tamanho do contêiner
Para cotar o preço exato, informe-nos a quantidade necessária de comprimento do cabo. Quantidade maior, mais benefícios de desconto prontos para você!
-Porto de embarque:
Qingdao ou outros portos conforme suas necessidades.
-Frete marítimo:
As cotações FOB/C&F/CIF estão todas disponíveis.
 |
 |
 |
Tag: cabo mv, fabricantes, fornecedores, fábrica de cabos mv na China
