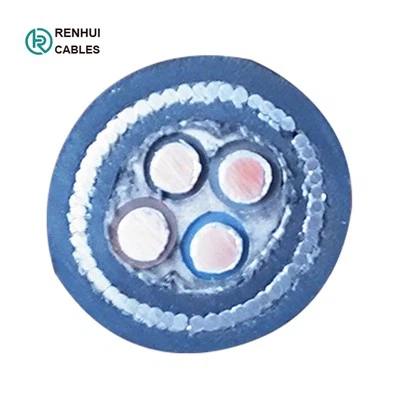

BS5467 Cabo SWA/PVC IEC 60502 600/1000V

CU/XLPE/SWA/PVC BS 5467 pode ser utilizado para instalação fixa interna e externa em dutos de cabos ou diretamente no solo. O cabo blindado de fio de aço (cabo SWA) é o padrão aceito para instalações subterrâneas, projetado para uso no fornecimento de energia elétrica. Estes cabos são fornecidos com proteção mecânica e, portanto, são adequados para uso externo, enterramento direto e áreas onde são esperados esforços mecânicos repentinos.

Enviar inquérito

Converse agora

Baixar Catálogo

Certificado CE-Renhui

ISO9001-Renhui

Descrição

1. Nome do produto: Cabo BS5467 SWA/PVC IEC 60502 600/1000V

Cabo de alimentação adequado para redes de energia, enterramento direto, exteriores, interiores e em condutas de cabos.

2.O desenho de CU/XLPE/SWA/PVC BS 5467

3.Detalhes do cabo:CU/XLPE/SWA/PVC BS 5467

Material condutor:	Cobre, IEC60228
Condutor:	Condutor de cobre sólido ou trançado
Isolamento:	XLPE (polietileno reticulado), IEC60502-1
Tipo de armadura:	Fios de aço galvanizado blindados
Bainha externa:	PVC, IEC60502-1
Bainha Interna:	PVC, IEC60502-1
Cor da bainha:	Preto
Sem chumbo:	Sim
Tensão nominal Uo/U (Um):	600/1000V
Temperatura de instalação:	Mínimo: 0 grau c Máximo: 60 graus
Tipo de instalação:	Enterro direto ao ar livre
Temperatura de operação:	Máximo: 90 graus
Temperatura máxima do condutor em curto-circuito:	250 graus
Retardador de chama:	CEI 60332-1
Identificação central:	Dois núcleos – marrom, azul Três núcleos – marrom, preto e cinza (opcional: marrom, azul e verde/amarelo) Quatro núcleos – marrom, preto, cinza e azul (opcional: marrom, preto, cinza e verde/amarelo) Cinco núcleos – núcleos numerados (opcional: marrom, preto, cinza, azul + verde/amarelo) Seis núcleos e superiores – núcleos numerados (opcional numerado + verde e amarelo)

4.Folha de dados de CU/XLPE/SWA/PVC BS 5467

Seção transversal mm2	Encalhe mm	Peso aproximado kg/km	Diâmetro total aproximado	Tamanho da glândula mm	Grampo único	Nome. Máx. Condutor resistente a CC 20 graus ohm/km	Classificação atual colocada amplificador direto
2 núcleos SWA: marrom e azul
2 x 1.5	7/0.53	243	11.06	16	0.5	12.10	38
2 x 2.5	7/0.67	355	12.4	20s	0.5	7.41	49
2 x 4.0	7/0.85	393	13.38	20s	0.6	4.61	65
2 x 6.0	7/1.04	450	14.38	20	0.6	3.08	81
2 x 10	7/1.35	590	16.18	20	0.7	1.83	109
2 x 16	7/1.70	897	19.06	25	0.8	1.15	141
2 x 25	7/2.14	1,050	20.0	25	0.8	0.727	183
2 x 35	7/2.52	1,400	23.2	32	0.9	0.524	219
2 x 50	19/1.78	1,750	25.1	32	1.0	0.387	259
2 x 70	19/2.14	2,200	28.5	32	1.2	0.268	317
2 x 95	19/2.52	3,100	32.9	32	1.4	0.193	381
2 x 120	37/2.03	3,700	35.1	40	1.4	0.153	433
2 x 150	37/2.25	4,350	37.8	40	1.6	0.124	485
2 x 185	37/2.52	5,700	44.7	50s	1.8	0.0991	547
2 x 240	61/2.25	7,280	49.0	50	2.0	0.0754	632
2 x 300	61/2.52	8,750	53.4	63s	2.0	0.0601	708
2 x 400	61/2.85	10,700	59.0	63s	TC9	0.0470	-
3 núcleos SWA: marrom, preto e cinza
3 x 1.5	7/0.53	341	12.17	16	0.5	12.10	32
3 x 2.5	7/0.67	374	13.55	20s	0.6	7.41	42
3 x 4.0	7/0.85	458	14.68	20s	0.6	4.61	55
3 x 6.0	7/1.04	558	15.87	20	0.7	3.08	69
3 x 10	7/1.35	841	18.63	20	0.8	1.83	92
3 x 16	7/1.70	1,070	20.78	25	0.9	1.15	119
3 x 25	7/2.14	1,625	24.9	32	1.0	0.727	152
3 x 35	7/2.52	1,950	27.8	32	1.1	0.524	182
3 x 50	19/1.78	2,300	28.0	32	1.2	0.387	217
3 x 70	19/2.14	3,075	32.2	32	1.4	0.268	266
3 x 95	19/2.52	4,225	37.0	40	1.6	0.193	319
3 x 120	37/2.03	5,100	40.2	50s	1.8	0.153	363
3 x 150	37/2.25	6,510	45.3	50s	1.8	0.124	406
3 x 185	37/2.52	7,845	49.5	50	2.0	0.0991	458
3 x 240	61/2.25	9,900	55.6	63s	TC9	0.0754	529
3 x 300	61/2.52	13,560	59.6	63	TC10	0.0601	592
3 x 400	61/2.85	14,720	65.8	75s	TC11	0.0470	667
4 núcleos SWA: marrom, preto, cinza e azul
4 x 1.5	7/0.53	351	12.88	20s	0.5	12.10	32
4 x 2.5	7/0.67	429	14.43	20s	0.6	7.41	42
4 x 4.0	7/0.85	538	16.87	20	0.6	4.61	55
4 x 6.0	7/1.04	670	17.87	20	0.7	3.08	69
4 x 10	7/1.35	998	20.1	25	0.8	1.83	92
4 x 16	7/1.70	1,272	22.4	25	0.9	1.15	119
4 x 25	7/2.14	1,940	27.0	32	1.0	0.727	152
4 x 35	7/2.52	2,390	30.1	32	1.2	0.524	182
4 x 50	19/1.78	2,925	31.5	32	1.4	0.387	217
4 x 70	19/2.14	4,200	37.4	40	1.6	0.268	266
4 x 95	19/2.52	5,355	40.9	50s	1.8	0.193	319
4 x 120	37/2.03	6,925	46.6	50	2.0	0.153	363
4 x 150	37/2.25	8,200	50.2	50s	2.0	0.124	406
4 x 185	37/2.52	9,975	55.8	63s	TC9	0.0991	458
4 x 240	61/2.52	12,700	62.5	63	TC10	0.0754	529
4 x 300	61/2.85	15,275	67.4	75s	TC11	0.0601	592
4 x 400	61/3.20	19,875	77.0	75	TC12	0.0470	667
5 Core SWA: Marrom, Preto, Cinza, Azul, Amarelo e Verde
5 x 1.5	7/0.53	395	13.72	20s	0.6	12.10	32
5 x 2.5	7/0.67	497	15.46	20s	0.6	7.41	42
5 x 4.0	7/0.85	674	17.38	20	0.7	4.61	55
5 x 6.0	7/1.04	868	19.05	20	0.8	3.08	69
5 x 10	7/1.35	1,197	22.06	25	0.9	1.83	92
5 x 16	7/1.70	1,780	24.14	25	1.1	1.15	119
5 x 25	7/2.14	2,435	28.4	32	1.2	0.727	152
5 x 35	7/2.52	2,800	33	40	1.4	0.524	182
5 x 50	19/1.78	3,850	38.0	40	1.6	0.387	217
5 x 70	19/2.14	5,100	42.9	50s	1.8	0.268	266
5 x 95	19/2.52	7,700	52.1	50	TC9	0.193	319
7 Core SWA: Núcleos numerados em branco com impressão em preto
7 x 1.5	7/0.53	449	14.65	20	0.6	12.10	32
7 x 2.5	7/0.67	564	16.53	20	0.8	7.41	42
7 x 4.0	7/0.85	824	18.96	25	0.8	4.61	55
7 x 6.0	7/1.04	1,105	21.6	25	0.9	3.08	69
7 x 10	7/1.35	1,610	25.3	25	1	1.83	98
7 x 16	7/1.70	2,225	28.45	32	1.2	1.15	119
7 x 25	7/2.14	3,880	38.4	40	1.4	0.727	152
12 Core SWA: Núcleos numerados em branco com impressão em preto
12 x 1.5	7/0.53	756	18.9	25	0.8	12.10	32
12 x 2.5	7/0.67	971	21.76	25	0.9	7.41	42
12 x 4.0	7/0.85	1,403	25.97	32	1.0	4.61	55
12 x 6.0	7/1.04	1,910	28.1	32	1.2	3.08	69
12 x 10	7/1.35	2,590	32.4	32	1.4	1.83	98
19 Core SWA: Núcleos numerados em branco com impressão em preto
19 x 1.5	7/0.53	992	21.99	25	0.9	12.10	32
19 x 2.5	7/0.67	1,447	25.63	25	1.0	7.41	42
19 x 4.0	7/0.85	1,870	28.46	32	1.1	4.61	55

5. Pacote: Exportação de tambores de madeira.

6.Fábrica

Shandong Renhui Cable Co., Ltd. é fundada em 2010, localizada na cidade de Jinan, província de Shandong, China. A empresa cobre uma área de 50 mil metros quadrados, fundo registrado de 5 milhões de RMB, tem 100 funcionários e trabalhadores. Somos um fabricante profissional de cabos na China.

Os produtos cobrem principalmente cabos de baixa e média tensão, cabos isolados em PVC, cabos isolados em XLPE, cabos de controle, cabos de comunicação, cabos de borracha, cabos de minas, cabos de soldagem, cabos de navios, cabos agrupados aéreos e outros cabos personalizados relacionados. Esses cabos são usados em metalurgia de energia, indústria petrolífera e química, usinas de energia, minas, engenharia portuária e arquitetônica e outros campos.

Os produtos foram vendidos para 50 países e regiões do mundo, como Alemanha, França, Dubai, Omã, Cingapura, Vietnã, Paquistão, Filipinas, Sri Lanka, Tanzânia, Iêmen, Quênia, Mongólia, Rússia, Argélia, Bahrein, Brasil , Chile, Chipre, Indonésia, Irã, Malásia.
