Inscrição(Cabo CU/XLPE/PVC):
Estes cabos são utilizados para fornecimento de energia elétrica em sistema de instalação de baixa tensão, são adequados para instalação em ambientes internos e externos, em dutos de cabos, subterrâneos, em estações de energia e comutação, distribuições locais de energia, plantas industriais, onde não há risco de danos mecânicos dano.

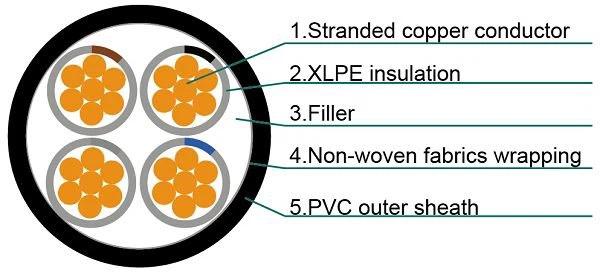

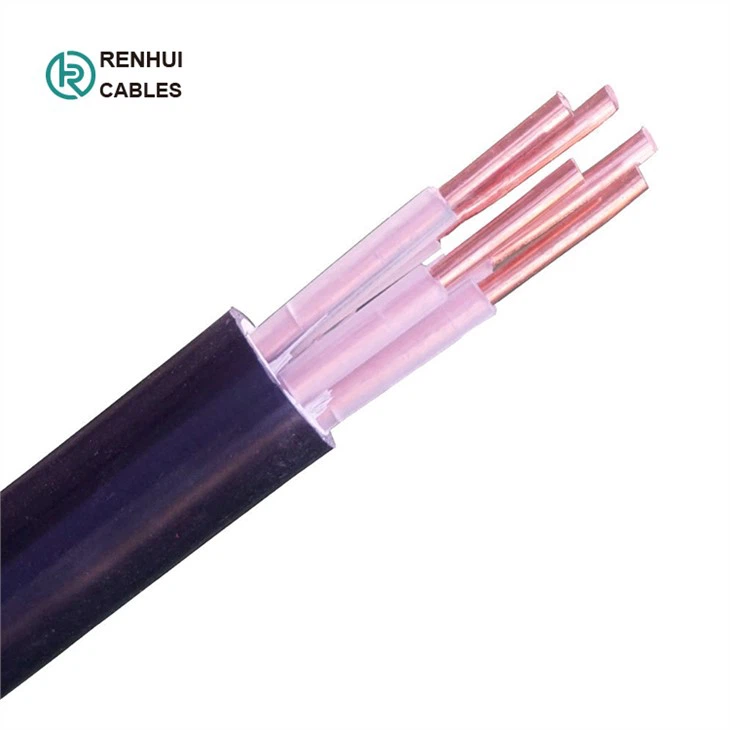

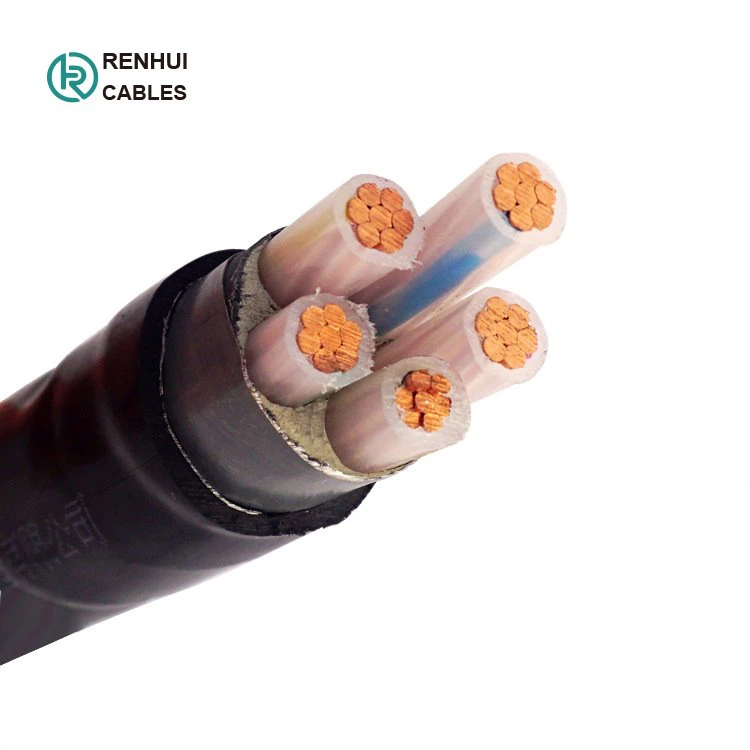

Construção(Cabo CU/XLPE/PVC):
Condutores
Condutor de cobre sólido Classe 1, condutor de cobre trançado Classe 2 para IEC 60228, BS EN 60228.
Isolamento
O material e a espessura do XLPE devem estar de acordo com IEC 60502 ou BS 5467 classificados para operação contínua de 90 graus.
Código de cores
Código de cores (1):
1 núcleo: transparente, vermelho ou preto
2 núcleos: vermelho, preto
3 núcleos: vermelho, amarelo, azul
4 núcleos: vermelho, amarelo, azul, preto
5 núcleos: vermelho, amarelo, azul, preto, verde
Acima de 5 núcleos: núcleos pretos com algarismos brancos
Código de cores (2):
1 núcleo: transparente, marrom ou azul
2 núcleos: marrom ou azul
3 núcleos: marrom, preto, cinza
4 núcleos: azul, marrom, preto, cinza
5 núcleos: verde/amarelo, azul, marrom, preto, cinza
Acima de 5 núcleos: núcleos pretos com algarismos brancos
Bainha externa
A bainha externa deve ser de PVC Extrudado Tipo ST2 conforme IEC 60502-1 ou Tipo 9 conforme BS 6346/5467. Tipo especial de material de revestimento de pvc, como pvc retardador de fogo, pvc antitérmita, pvc anti-roedores, pvc resistente à luz solar, pvc resistente a óleo estão disponíveis mediante solicitação especial. Além disso, materiais de revestimento especiais como LLDPE, MDPE, HDPE, LSF, CPE estão disponíveis mediante solicitação.
Desempenho ao fogo de revestimentos de cabos
Os cabos podem ser fornecidos com revestimento externo de PVC retardante de chama especial para cumprir os requisitos de teste de chama da IEC 60332-3-22, IEC 60332-3-23 e IEC 60332-3-24, também pode fornecer cabos com baixo teor de halogênio de fumaça ( LSHF) de acordo com IEC 60502-1, BS 7211, BS 6724 ou outras normas equivalentes.7211, BS 6724 ou outras normas equivalentes.7211, BS 6724 ou outras normas equivalentes.7211, BS 6724 ou outras normas equivalentes.
Parâmetros do cabo(Cabo CU/XLPE/PVC):
Único nucleo |
| |||
Seção Nominal | Diâmetro do condutor (aprox.) | Espessura nominal do isolamento | Espessura nominal da bainha | Diâmetro total (aprox.) |
mm² | milímetros | milímetros | milímetros | milímetros |
1x1.5 | 1.4 | 0.7 | 1.4 | 5.6 |
1x2.5 | 1.8 | 0.7 | 1.4 | 6.0 |
1x4 | 2.3 | 0.7 | 1.4 | 6.5 |
1x6 | 2.8 | 0.7 | 1.4 | 7.0 |
1x10 | 3.6 | 0.7 | 1.4 | 7.8 |
1x16 | 4.5 | 0.7 | 1.4 | 8.7 |
1x25 | 5.6 | 0.9 | 1.4 | 10.2 |
1x35 | 6.7 | 0.9 | 1.4 | 11.3 |
1x50 | 8.0 | 1 | 1.4 | 12.8 |
1x70 | 9.4 | 1.1 | 1.4 | 14.4 |
1x95 | 11.0 | 1.1 | 1.5 | 16.1 |
1x120 | 12.4 | 1.2 | 1.5 | 17.8 |
1x150 | 13.8 | 1.4 | 1.6 | 19.8 |
1x185 | 15.3 | 1.6 | 1.6 | 21.8 |
1x240 | 17.5 | 1.7 | 1.7 | 24.4 |
1x300 | 19.5 | 1.8 | 1.8 | 26.7 |
1x400 | 22.6 | 2 | 1.9 | 30.5 |
1x500 | 25.2 | 2.2 | 2.0 | 33.7 |
1x630 | 28.3 | 2.4 | 2.2 | 37.4 |
1x800 | 31.9 | 2.6 | 2.3 | 41.7 |
1x1000 | 35.7 | 2.8 | 2.4 | 46.2 |
Dois núcleos |
| |||
Seção Nominal | Diâmetro do condutor (aprox.) | Espessura nominal do isolamento | Espessura nominal da bainha | Diâmetro total (aprox.) |
mm² | milímetros | milímetros | milímetros | milímetros |
2x1.5 | 1.4 | 0.7 | 1.8 | 9.2 |
2x2.5 | 1.8 | 0.7 | 1.8 | 10.0 |
2x4 | 2.3 | 0.7 | 1.8 | 11.0 |
2x6 | 2.8 | 0.7 | 1.8 | 12.0 |
2x10 | 3.6 | 0.7 | 1.8 | 13.6 |
2x16 | 4.5 | 0.7 | 1.8 | 15.4 |
2x25 | 5.6 | 0.9 | 1.8 | 18.4 |
2x35 | 6.7 | 0.9 | 1.8 | 20.6 |
2x50 | 8.0 | 1 | 1.8 | 23.6 |
2x70 | 9.4 | 1.1 | 1.8 | 26.8 |
2x95 | 11.0 | 1.1 | 1.9 | 30.2 |
2x120 | 12.4 | 1.2 | 2.0 | 33.7 |
2x150 | 13.8 | 1.4 | 2.2 | 37.5 |
2x185 | 15.3 | 1.6 | 2.3 | 41.6 |
2x240 | 17.5 | 1.7 | 2.5 | 46.7 |
2x300 | 19.5 | 1.8 | 2.6 | 51.4 |
2x400 | 22.6 | 2 | 2.9 | 58.9 |
Três núcleos |
| |||
Seção Nominal | Diâmetro do condutor (aprox.) | Espessura nominal do isolamento | Espessura nominal da bainha | Diâmetro total (aprox.) |
mm² | milímetros | milímetros | milímetros | milímetros |
3x1.5 | 1.4 | 0.7 | 1.8 | 9.6 |
3x2.5 | 1.8 | 0.7 | 1.8 | 10.5 |
3x4 | 2.3 | 0.7 | 1.8 | 11.6 |
3x6 | 2.8 | 0.7 | 1.8 | 12.6 |
3x10 | 3.6 | 0.7 | 1.8 | 14.4 |
3x16 | 4.5 | 0.7 | 1.8 | 16.3 |
3x25 | 5.6 | 0.9 | 1.8 | 19.5 |
3x35 | 6.7 | 0.9 | 1.8 | 21.9 |
3x50 | 8.0 | 1 | 1.8 | 25.1 |
3x70 | 9.4 | 1.1 | 1.9 | 28.7 |
3x95 | 11.0 | 1.1 | 2.0 | 32.4 |
3x120 | 12.4 | 1.2 | 2.1 | 36.1 |
3x150 | 13.8 | 1.4 | 2.3 | 40.3 |
3x185 | 15.3 | 1.6 | 2.4 | 44.6 |
3x240 | 17.5 | 1.7 | 2.6 | 50.2 |
3x300 | 19.5 | 1.8 | 2.7 | 55.2 |
3x400 | 22.6 | 2 | 3.0 | 63.3 |
Quatro núcleos |
| |||
Seção Nominal | Diâmetro do condutor (aprox.) | Espessura nominal do isolamento | Espessura nominal da bainha | Diâmetro total (aprox.) |
mm² | milímetros | milímetros | milímetros | milímetros |
4x1.5 | 1.4 | 0.7 | 1.8 | 10.4 |
4x2.5 | 1.8 | 0.7 | 1.8 | 11.3 |
4x4 | 2.3 | 0.7 | 1.8 | 12.5 |
4x6 | 2.8 | 0.7 | 1.8 | 13.7 |
4x10 | 3.6 | 0.7 | 1.8 | 15.7 |
4x16 | 4.5 | 0.7 | 1.8 | 17.8 |
4x25 | 5.6 | 0.9 | 1.8 | 21.5 |
4x35 | 6.7 | 0.9 | 1.8 | 24.1 |
4x50 | 8.0 | 1 | 1.8 | 27.8 |
4x70 | 9.4 | 1.1 | 2.0 | 32.0 |
4x95 | 11.0 | 1.1 | 2.1 | 36.1 |
4x120 | 12.4 | 1.2 | 2.3 | 40.2 |
4x150 | 13.8 | 1.4 | 2.4 | 44.9 |
4x185 | 15.3 | 1.6 | 2.6 | 49.8 |
4x240 | 17.5 | 1.7 | 2.8 | 56.0 |
4x300 | 19.5 | 1.8 | 3.0 | 61.7 |
4x400 | 22.6 | 2 | 3.2 | 70.7 |
Vários núcleos |
| |||
Seção Nominal | Diâmetro do condutor (aprox.) | Espessura nominal do isolamento | Espessura nominal da bainha | Diâmetro total (aprox.) |
mm² | milímetros | milímetros | milímetros | milímetros |
5x1.5 | 1.4 | 0.7 | 1.8 | 11.2 |
7x1.5 | 1.4 | 0.7 | 1.8 | 12.0 |
10x1.5 | 1.4 | 0.7 | 1.8 | 14.8 |
12x1.5 | 1.4 | 0.7 | 1.8 | 15.2 |
14x1.5 | 1.4 | 0.7 | 1.8 | 16.0 |
19x1.5 | 1.4 | 0.7 | 1.8 | 17.6 |
21x1.5 | 1.4 | 0.7 | 1.8 | 18.4 |
24x1.5 | 1.4 | 0.7 | 1.8 | 20.4 |
30x1.5 | 1.4 | 0.7 | 1.8 | 21.6 |
40x1.5 | 1.4 | 0.7 | 1.8 | 26.0 |
48x1.5 | 1.4 | 0.7 | 1.8 | 26.4 |
61x1.5 | 1.4 | 0.7 | 1.9 | 29.0 |
5x2.5 | 1.8 | 0.7 | 1.8 | 12.2 |
7x2.5 | 1.8 | 0.7 | 1.8 | 13.2 |
10x2.5 | 1.8 | 0.7 | 1.8 | 16.4 |
12x2.5 | 1.8 | 0.7 | 1.8 | 16.9 |
14x2.5 | 1.8 | 0.7 | 1.8 | 17.7 |
19x2.5 | 1.8 | 0.7 | 1.8 | 19.6 |
21x2.5 | 1.8 | 0.7 | 1.8 | 20.6 |
24x2.5 | 1.8 | 0.7 | 1.8 | 22.8 |
30x2.5 | 1.8 | 0.7 | 1.8 | 24.1 |
40x2.5 | 1.8 | 0.7 | 1.9 | 29.4 |
48x2.5 | 1.8 | 0.7 | 1.9 | 29.9 |
61x2.5 | 1.8 | 0.7 | 2.0 | 32.8 |
Pacote: Exportação de tambores de madeira.
