1. Nome do produto (Cabo Isolado Mineral):
Tensão nominal 0.6/1KV(Um=1.2KV) Cabo MICC com isolamento mineral
2. Especificação (Cabo Isolado Mineral):
tipo chinês | Especificação | Nº de núcleos | Tensão nominal |
NTG-LA(NG-A/BTTLY) | 1.5-6mm² | 2-61núcleos | 0.6/1kv |
1.5-300mm² | 1-5núcleos, | ||
400-630mm² | 1 núcleo |

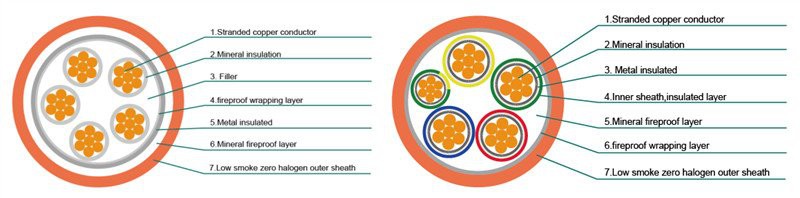

3. O desenho do cabo MICC com isolamento mineral (cabo com isolamento mineral):
4.Padrão (Cabo Isolado Mineral):
1)GB∕T 12706.1-2008 Cabos de alimentação com isolamento extrudado e seus acessórios para tensões nominais de１kV(Um＝1,2 kV) até 35 kV(Um＝40,5 kV) -Parte 1:Cabos para tensão nominal de 1KV(Um=1.2KV) e 3KV(Um=3.6kv).
2)GB/T 13033 Cabos com isolamento mineral e suas terminações com tensão nominal não superior a 750V.
3)Testes para cabos elétricos em condições de incêndio--Integridade do circuito--Parte 21: Procedimentos e requisitos--Cabos de tensão nominal até e incluindo 0.6/1kV.
4)BS 8491-2008 Método para avaliação da integridade ao fogo de cabos de energia de grande diâmetro para uso como componentes para sistemas de controle de fumaça e calor e alguns outros sistemas ativos de segurança contra incêndio.
5)BS 6387 Método de teste de resistência ao fogo para cabos necessários para manter a integridade do circuito sob condições de fogo.
5. Resistência ao fogo (cabo isolado mineral):
Energizado continuamente por 180 minutos sob chama de 950 graus sem avaria (C).
A 650 graus, após 15 min, suportar 15 min de pulverização de água sem ruptura (W).
Sob a chama de 950 graus, suporta 15min de vibração de percussão sem avaria (Z).
6. Local aplicável (Cabo Isolado Mineral):
1）Sistemas e equipamentos à prova de explosão, áreas de risco de incêndio.
Refinarias, gás natural, usinas nucleares, plataformas de petróleo offshore, sistemas de destilação de álcool, indústria farmacêutica, indústria militar, indústria química, estações de transmissão e compressão de gás, mineração, papel, indústria petroquímica, indústrias de tintas e pigmentos.
2）Instalações altamente exigentes.
Metrô, túnel, arranha-céus, praça subterrânea, armazém subterrâneo, local subterrâneo, hotel hotel, banco, prédio de correios e telecomunicações, loja de departamentos, armazém, local de entretenimento público, prédio de despacho de energia, prédio de telecomunicações, hospital, escola, instituição, terminal do aeroporto, estações, portos, bibliotecas, museus, edifícios de exposições, memoriais nacionais, edifícios históricos, etc.
7. Parâmetro do Cabo (Cabo Isolado Mineral):
Sdimensionar | Corte transversal | Número de fios | Diâmetro do condutor | Espessura do isolamento | Espessura da bainha externa | Diâmetro total | Peso do cabo | Resistência do condutor a 20 graus |
Núcleo x mm² | (mm²) | milímetros | (milímetros) | (milímetros) | (milímetros) | (kg/km) | (/km) | |
1 x 1.5 | 1.5 | 7 | 1.56 | 0.7 | 1.4 | 8 | 63 | 12.1 |
1 x 2.5 | 2.5 | 7 | 2.01 | 0.7 | 1.4 | 9 | 77 | 7.41 |
1 x 4 | 4 | 7 | 2.55 | 0.7 | 1.4 | 9 | 97 | 4.61 |
1 x 6 | 6 | 7 | 3.12 | 0.7 | 1.4 | 10 | 121 | 3.08 |
1 x 10 | 10 | 6 | 3.70 | 0.7 | 1.4 | 11 | 169 | 1.83 |
1 x 16 | 16 | 6 | 4.65 | 0.7 | 1.4 | 11 | 222 | 1.15 |
1 x 25 | 25 | 6 | 5.84 | 0.9 | 1.4 | 13 | 322 | 0.727 |
1 x 35 | 35 | 6 | 6.89 | 0.9 | 1.4 | 15 | 419 | 0.524 |
1 x 50 | 50 | 6 | 7.96 | 1.0 | 1.4 | 16 | 542 | 0.387 |
1 x 70 | 70 | 12 | 9.65 | 1.1 | 1.4 | 18 | 758 | 0.268 |
1 x 95 | 95 | 15 | 11.30 | 1.1 | 1.5 | 20 | 1,019 | 0.193 |
1 x 120 | 120 | 18 | 12.85 | 1.2 | 1.5 | 21 | 1,261 | 0.153 |
1 x 150 | 150 | 18 | 14.10 | 1.4 | 1.6 | 23 | 1,545 | 0.124 |
1 x 185 | 185 | 30 | 15.95 | 1.6 | 1.6 | 25 | 1,913 | 0.0991 |
1 x 240 | 240 | 34 | 18.35 | 1.7 | 1.7 | 28 | 2,477 | 0.0754 |
1 x 300 | 300 | 34 | 20.40 | 1.8 | 1.8 | 31 | 3,071 | 0.0601 |
1 x 400 | 400 | 53 | 23.25 | 2.0 | 1.9 | 34 | 3,881 | 0.047 |
1 x 500 | 500 | 53 | 26.50 | 2.2 | 2.0 | 38 | 4,940 | 0.0366 |
1 x 630 | 630 | 53 | 29.95 | 2.4 | 2.2 | 42 | 6,332 | 0.0283 |
1 x 800 | 800 | 53 | 33.90 | 2.6 | 2.3 | 47 | 8,035 | 0.0221 |
1 x 1,000 | 1,000 | 53 | 39.80 | 2.8 | 2.4 | 53 | 10,107 | 0.0176 |
8.Pacote: Tambores de madeira de exportação (cabo isolado mineral):
