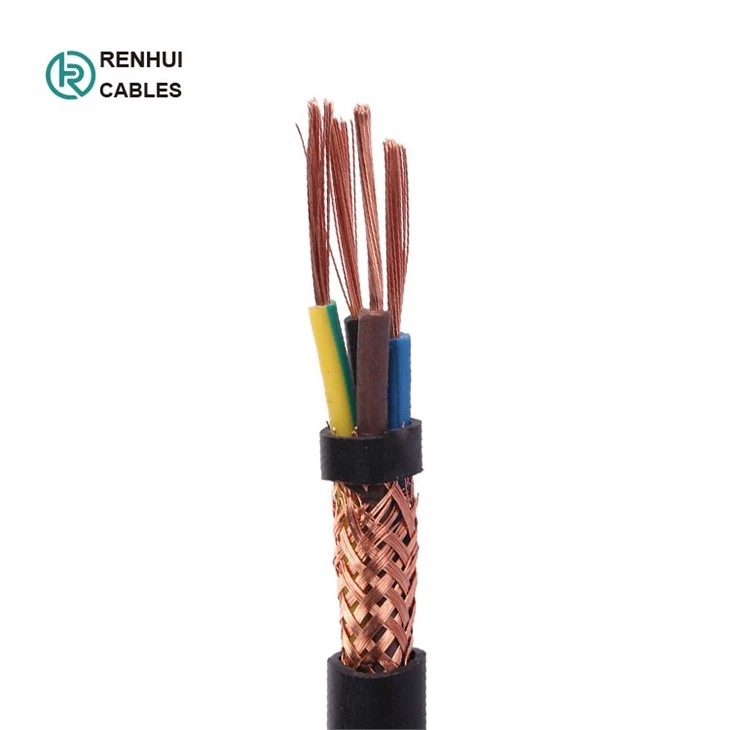

1.Aplicativo(Cabos de controle trançados)-KVVP KVVRP RVVP RVSP Cabos de controle:
Aplicado para tensão nominal CA inferior a 450/750 V, controle, piloto e circuito de proteção como sinal, linhas de transmissão de direção de instrumentos elétricos e sistema de controle automático.
2.Padrões (cabos de controle KVVP KVVRP RVVP RVSP):
O cabo de controle pode ser produzido de acordo com o padrão GB9330-1988,IEC,DIN,BS, e a fábrica também pode fabricar os cabos de acordo com outros padrões.
3.Descrições (cabos de controle KVVP KVVRP RVVP RVSP):
Condutor: Condutor de Cobre Flexível
Isolamento: PVC
Tela: tela cerebral de fio de cobre
Bainha: PVC
4.Características operacionais (cabos de controle KVVP KVVRP RVVP RVSP):
Tensão nominal: U0 / U é 450/750V.
A temperatura de trabalho de longo prazo do núcleo do fio condutor é de 70 ºC, 95 ºC, dois tipos de temperatura de colocação de cabos não inferior a 0 ºC.
Raio de curvatura de cabo recomendado da seguinte forma:
O cabo não blindado não deve ter menos de 6 vezes o diâmetro do cabo;
Cabo blindado com armadura ou fita de cobre, não deve ser inferior a 12 vezes o diâmetro do cabo;
Cabo flexível blindado, não inferior a 6 vezes o diâmetro do cabo
5.Parâmetros do cabo (cabos de controle KVVP KVVRP RVVP RVSP):
|
Número central × |
O diâmetro máximo de um único fio em um condutor |
Espessura do isolamento |
diâmetro de fio único da tela |
Espessura da jaqueta |
Diâmetro externo médio ou limite superior de tamanho do perfil |
Resistência máxima do condutor de 20 graus Ω/km |
70 graus a resistência mínima de isolamento |
||
|
Limite mais baixo |
Limite máximo |
Núcleo de cobre |
Núcleo de cobre estanhado |
||||||
|
2×0.08 |
0.13 |
0.4 |
0.10 |
0.4 |
3.2 |
4.2 |
247 |
264 |
0.018 |
|
|
|
|
|
|
2.4×3.5 |
2.9×4.2 |
|
|
|
|
2×0.12 |
0.16 |
0.4 |
0.10 |
0.6 |
3.7 |
4.9 |
156 |
163 |
0.016 |
|
|
|
|
|
|
2.8×4.0 |
3.4×4.9 |
|
|
|
|
2×0.2 |
0.16 |
0.4 |
0.10 |
0.6 |
4.1 |
5.3 |
92.3 |
95.0 |
0.013 |
|
|
|
|
|
|
3.0×4.4 |
3.6×5.3 |
|
|
|
|
2×0.3 |
0.16 |
0.5 |
0.15 |
0.6 |
4.8 |
6.2 |
69.2 |
71.2 |
0.014 |
|
|
|
|
|
|
3.5×5.1 |
4.2×6.2 |
|
|
|
|
2×0.4 |
0.16 |
0.5 |
0.15 |
0.6 |
5.1 |
6.6 |
48.2 |
49.6 |
0.013 |
|
|
|
|
|
|
3.6×5.4 |
4.4×6.6 |
|
|
|
|
2×0.5 |
0.21 |
0.5 |
0.15 |
0.6 |
5.3 |
6.8 |
39.0 |
40.1 |
0.012 |
|
|
|
|
|
|
3.7×5.6 |
4.5×6.8 |
|
|
|
|
2×0.75 |
0.21 |
0.5 |
0.15 |
0.6 |
5.8 |
7.4 |
26.0 |
26.7 |
0.010 |
|
|
|
|
|
|
4.0×6.1 |
4.8×7.4 |
|
|
|
|
2×1.0 |
0.21 |
0.6 |
0.15 |
0.6 |
6.4 |
8.2 |
19.5 |
20.0 |
0.010 |
|
|
|
|
|
|
4.3×6.7 |
5.2×8.3 |
|
|
|
|
2×1.5 |
0.26 |
0.6 |
0.15 |
0.8 |
7.3 |
9.2 |
13.3 |
13.7 |
0.009 |
|
|
|
|
|
|
4.9×7.6 |
6.0×9.3 |
|
|
|
|
3×0.12 |
0.16 |
0.4 |
0.10 |
0.6 |
3.9 |
5.1 |
158 |
163 |
0.016 |
|
3×0.2 |
0.16 |
0.4 |
0.15 |
0.6 |
4.5 |
5.8 |
92.3 |
95.0 |
0.013 |
|
3×0.3 |
0.16 |
0.5 |
0.15 |
0.6 |
5.1 |
6.5 |
69.2 |
71.2 |
0.014 |
|
3×0.4 |
0.16 |
0.5 |
0.15 |
0.6 |
5.4 |
6.9 |
48.2 |
49.6 |
0.013 |
|
3×0.5 |
0.21 |
0.5 |
0.15 |
0.6 |
5.6 |
7.1 |
39.0 |
40.1 |
0.012 |
|
3×0.75 |
0.21 |
0.5 |
0.15 |
0.6 |
6.1 |
7.8 |
26.0 |
26.7 |
0.010 |
|
3×1.0 |
0.21 |
0.6 |
0.15 |
0.8 |
7.2 |
9.1 |
19.5 |
20.0 |
0.010 |
|
3×1.5 |
0.26 |
0.6 |
0.20 |
0.8 |
8.0 |
10.0 |
13.3 |
13.7 |
0.009 |
|
4×0.12 |
0.16 |
0.4 |
0.15 |
0.6 |
4.5 |
5.8 |
158 |
163 |
0.016 |
|
4×0.2 |
0.16 |
0.4 |
0.15 |
0.6 |
4.9 |
6.2 |
92.3 |
95.0 |
0.013 |
|
4×0.3 |
0.16 |
0.5 |
0.15 |
0.6 |
5.5 |
7.0 |
69.2 |
71.2 |
0.014 |
|
4×0.4 |
0.16 |
0.5 |
0.15 |
0.6 |
5.9 |
7.5 |
48.2 |
49.6 |
0.013 |
|
5×0.12 |
0.16 |
0.4 |
0.15 |
0.6 |
4.8 |
6.2 |
158 |
163 |
0.016 |
|
5×0.2 |
0.16 |
0.4 |
0.15 |
0.6 |
5.3 |
6.7 |
92.3 |
95.0 |
0.013 |
|
5×0.3 |
0.16 |
0.5 |
0.15 |
0.6 |
6.0 |
7.6 |
69.2 |
71.2 |
0.014 |
|
5×0.4 |
0.16 |
0.5 |
0.15 |
0.6 |
6.4 |
8.1 |
48.2 |
49.6 |
0.013 |
6. Progresso da produção
7.Certificados:
 |
 |
8.Embalagem:
-Tambor de madeira de aço (fumigação)
Comprimento do cabo em cada tambor: 1000m/2000m ou conforme requisitos reais de comprimento do cabo.
-Tamanho do tambor:
De acordo com o comprimento do cabo e tamanho do contêiner
Para cotar o preço exato, informe-nos a quantidade necessária de comprimento do cabo. Quantidade maior, mais benefícios de desconto prontos para você!
-Porto de embarque:
Qingdao ou outros portos conforme suas necessidades.
-Frete marítimo:
As cotações FOB/C&F/CIF estão todas disponíveis.
 |
 |
 |
